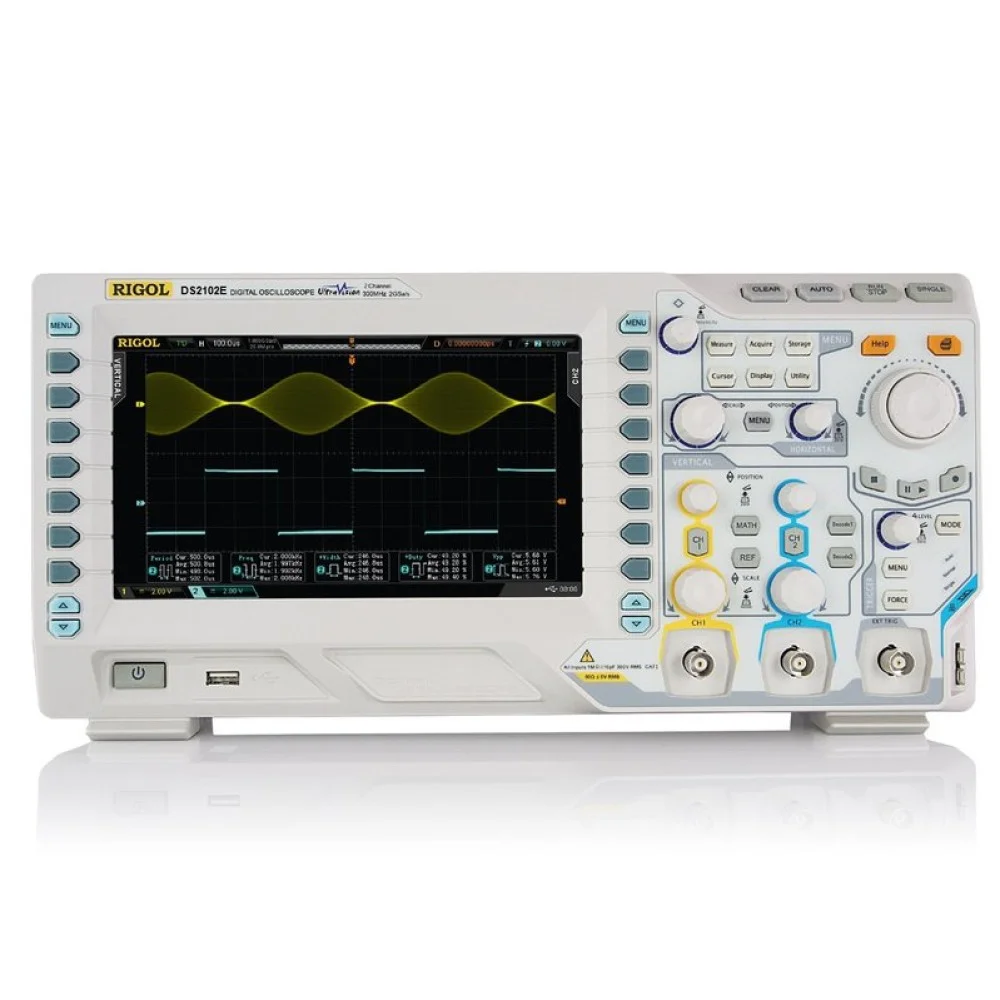

Цифровой осциллограф RIGOL DS2102E

Цифровой осциллограф RIGOL DS2102E обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL DS2102E обеспечивает захват 50 000 осциллограмм в секунду. RIGOL DS2102E идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые, цифровые тесты и поиск неполадок, также для образовательных целей.

Технические характеристики цифрового осциллографа RIGOL DS2102E:

• Полоса пропускания: 100 МГц
• Каналы: 2
• Частота дискретизации в реальном времени: 1 Гвыб/с (два канала)
• Глубина памяти: 28 МБ (два канала)
• Запись осциллограмм: 50 000 осциллограмм/сек
• Диапазон вертикальной чувствительности: Входной импеданс 50 Ом: 500 мкВ/дел – 1 В/дел; Входной импеданс 1 МОм: 500 мкВ/дел – 10 В/дел
• Диапазон смещения: Входной импеданс 50 Ом:
• 500 мкВ/дел – 50 мВ/дел (± 2 В); 51 мВ/дел – 200 мВ/дел (± 10 В); 205 мВ/дел – 1 В/дел (± 12 В)
• Входной импеданс 1 МОм:
• 500 мкВ/дел – 50 мВ/дел (± 2 В); 51 мВ/дел – 200 мВ/дел (± 10 В); 205 мВ/дел – 2 В/дел (± 50 В); 2.05 В/дел – 10 В/дел (± 100 В)
• Вертикальное разрешение: 8 бит
• Математические функции: сложение, вычитание, умножение, деление, быстрое преобразование Фурье, возможность настройки пользователем, логические операции
• Выходное напряжение: ~ 3 В
• Частота: 1 кГц
• Мощность: 50 Вт (макс.)
• Напряжение: 100-240 В, 45-440 Гц
• Метод охлаждения: Вентилятор
• Стандартные интерфейсы: USB хост (поддержка USB-GPIB), USB устройство, LAN, Aux (TrigOut/PassFail)
• Дисплей: 8-дюймовый WVGA цветной ЖК (800×480)
• Вес: 3,9 кг
• Размеры: 361.6 × 179.6 × 130.8 мм

Функциональные возможности:

• Полоса пропускания: 100 МГц
• 2 канала
• Частота дискретизации в реальном времени: 1 Гвыб/с
• Глубина памяти: 28 MБ
• Инновационная технология UltraVision
• Запись 50 000 осциллограмм/сек
• 8-дюймовый цветной ЖК дисплей
• Стандартный интерфейс: USB Host & Device, LAN, AUX
• Рекомендованный интервал между калибровками – 1 год
• Автоматическая идентификация типа щупа
• Запись осциллограмм в реальном времени, воспроизведение и анализ осциллограмм
• Компактный дизайн, малые габариты и вес

Комплектация:

• Цифровой осциллограф RIGOL DS2102E
• Пассивные щупы: 2 шт.
• Кабель питания
• Кабель USB
