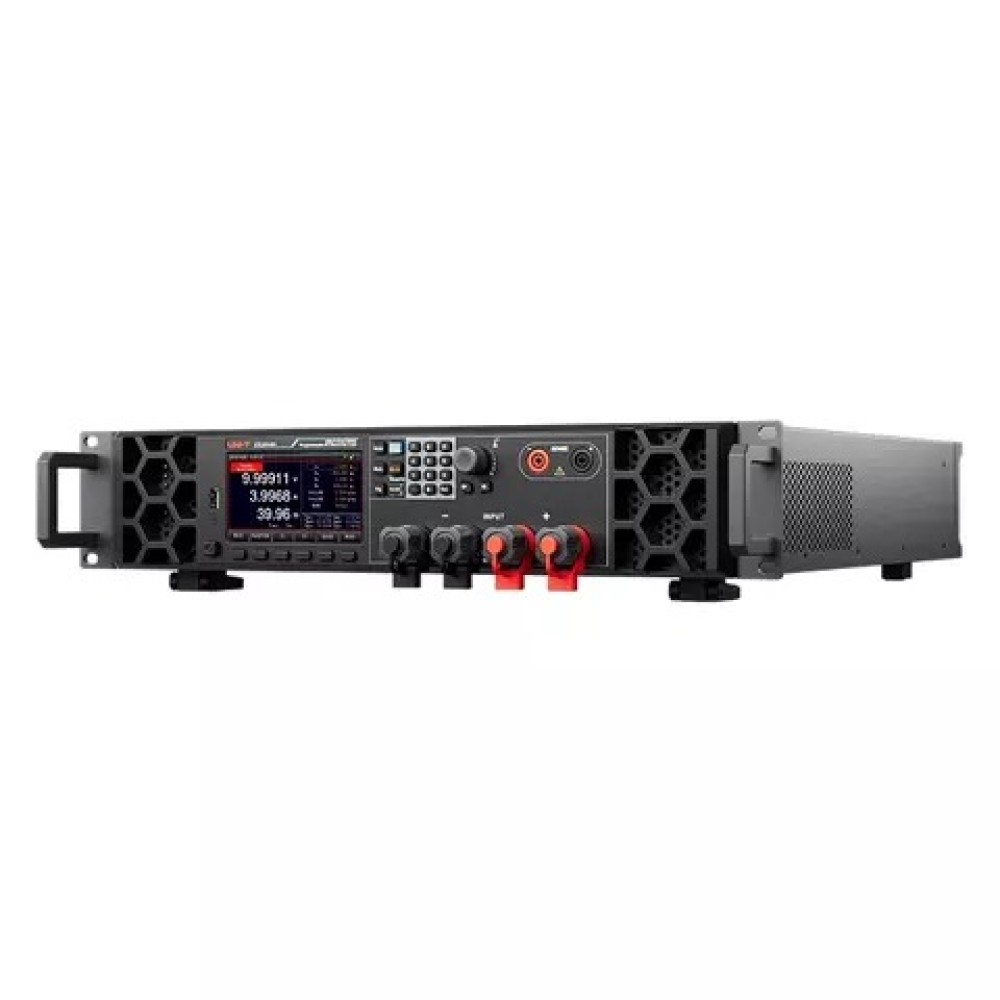

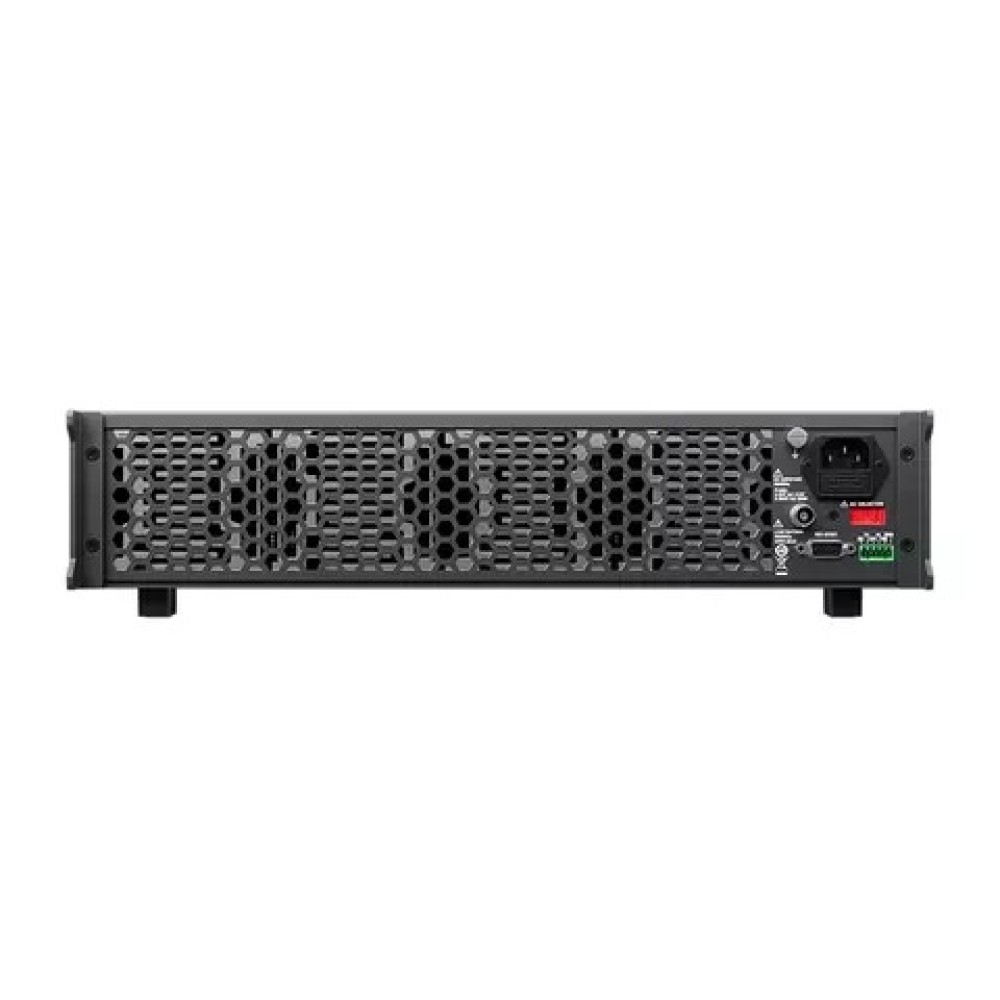

Нагрузка электронная программируемая UNI-T UTL8513A+

UNI-T UTL8513A+ – это интеллектуальная, экономичная электронная программируемая нагрузка постоянного тока мощностью 600 Вт, оснащенная большим 4,3-дюймовым ЖК-дисплеем. Синхронизация частоты дискретизации достигает 500 кГц, также в приборе используется встроенное адаптивное отображение форм напряжения/тока и высокопроизводительная цифровая обработка сигналов (DSP), что особенно удобно для переходных процессов и многофункционального интеллектуального моделирования и анализа.

Особенности

• 4,3-дюймовый ЖК-дисплей, все результаты тестирования на одном экране
• Синхронная выборка 500 кГц, стабильное разрешение: 10 Гц, 10 мкА, 0,1 мВ
• Динамический режим (DYNA) с частотой нагрузки до 50 кГц, прямое наблюдение формы тока и напряжения измерение Vpp и Ipp
• Реалистичное моделирование светодиодов (LED)
• Базовые режимы: CC, CV, CR и CP
• Поддержка теста OCP и теста максимальной мощности
• Поддержка измерения времени (TIME)
• Поддержка теста OVP
• Поддержка интеллектуального и программируемого автоматического LIST-тестирования

Применение

• Автоматизированные приложения: источники питания, зарядные устройства, драйверы, батареи
• Последовательное подключение: тест перегрузки по току, программируемый источник постоянного тока, амперметр 5½ разряда, измерение формы тока
• Прочие применения: моделирование LED, моделирование аккумуляторов, интеллектуальные и программируемые системы

Технические характеристики

• Дисплей: ЖК

Номинальные параметры (0-40℃)

• Входное напряжение:0-15 В    0-150 В
• Входной ток: 0-12 А    0-120 А
• Входная мощность:    600 Вт
• Минимальное рабочее напряжение: 1,4 В ± 0,1 В при 120 А

Режим CV (постоянное напряжение)

• Диапазон: 0,1-150 В
• Разрешение: 10 мВ
• Точность: ± (0,03% + 0,05% от полной шкалы)

Режим CC (постоянный ток)

• Диапазон: 0-12 А    0-120 А
• Разрешение: 0,1 мА    1 мА
• Точность: ± (0,03% + 0,05% от полной шкалы)

Режим CR (постоянное сопротивление)

• Диапазон: 0,05 Ом-10 кОм
• Разрешение: 16 бит
• Точность: (0,1+0,01R)%

Режим CP (постоянная мощность)

• Диапазон: 600 Вт
• Разрешение: 10 мВт
• Точность: ± (0,1% + 0,1% от полной шкалы)

Динамический режим

• T1 и T2: 10 мкс - 50 с / разрешение: 1 мкс
• Точность: 1 мкс/1 мс ± 100 ppm
• Скорость нарастания/спада: 0,0006 А/мкс - 6 А/мкс
• Минимальное время нарастания: 10 мкс

Измерение напряжения (CC/CP)

• Диапазон: 0-15 В    0-150 В
• Разрешение: 0,1 мВ   1 мВ
• Точность: ± (0,02% + 0,03% от полной шкалы)

Измерение напряжения (CV/CR)

• Диапазон: 0-150 В
• Разрешение: 1 мВ
• Точность: ± (0,02% + 0,03% от полной шкалы)

Измерение тока

• Диапазон: 0-12 А    0-120 А
• Разрешение: 0,1 мА   1 мА
• Точность: ± (0,03% + 0,05% от полной шкалы)

Измерение мощности

• Диапазон: 600 Вт
• Разрешение: 10 мВт
• Точность: ± (0,1% + 0,1% от полной шкалы)

Защита от превышения мощности

• Задержка при ≥606 Вт, немедленная защита при ≥660 Вт

Защита от перегрузки по току

• Задержка при ≥121,2 А, немедленная защита при ≥132 А

Защита от перенапряжения

• Задержка при ≥152 В, немедленная защита при ≥165 В

Защита от перегрева

• ≥85 ℃

Короткое замыкание

• Ток (CC): ≤12 А    ≤120 А
• Напряжение (CV): 0 В    0 В
• Сопротивление (CR): 35 мОм    35 мОм

Характеристики:

• Отображение пульсаций:    √
• Запись формы сигнала:    √
• Режимы тестирования:    CC, CV, CR, CP, динамический, OVP, TIME, OCP, CR-LED, батарея, автоматический список, короткое замыкание, влияние нагрузки, комбинированный, LIST
• Сопротивление входного терминала: 300 кОм
• Предохранитель:    0,5 А (110 В) / 0,25 А (220 В)
• Интерфейс связи:    RS232
• Протокол:    SCPI
• ПО для сбора данных:    √
• Питание:    110 В / 220 В
• Частота: 50/60 Гц
• Габариты: 215 мм × 88 мм × 475 мм
• Вес: 6,72 кг
