Как измерять емкость аккумулятора

Аккумуляторные батареи имеют широкий спектр применения, их устанавливают в электронные устройства, используют во всех видах транспорта, аварийных системах электроснабжения, различных электрических схемах и других областях. Чтобы поддерживать АКБ в хорошем техническом состоянии, необходимо проводить регулярные проверки. В перечень обязательных мероприятий входят такие работы, как измерять емкость аккумулятора, выходное напряжение, силу подаваемого тока, время до полного разряда, сопротивление батареи, определять остаточный срок службы. Для обслуживаемых аккумуляторов еще нужно проверять плотность электролита.

Для всех этих измерений существует большое количество разных приборов:

• Амперметры,
• Вольтметры,
• Омметры,
• Мультиметры,
• Нагрузочные вилки,
• Тестеры АКБ,
• Анализаторы плотности жидкости,
• Проверочные стенды.

Данные устройства имеют различное назначение, функционал, стоимость и время проверки. Купить необходимый инструмент для тестирования батарей с гарантией можно в магазине «Радио Шоп».

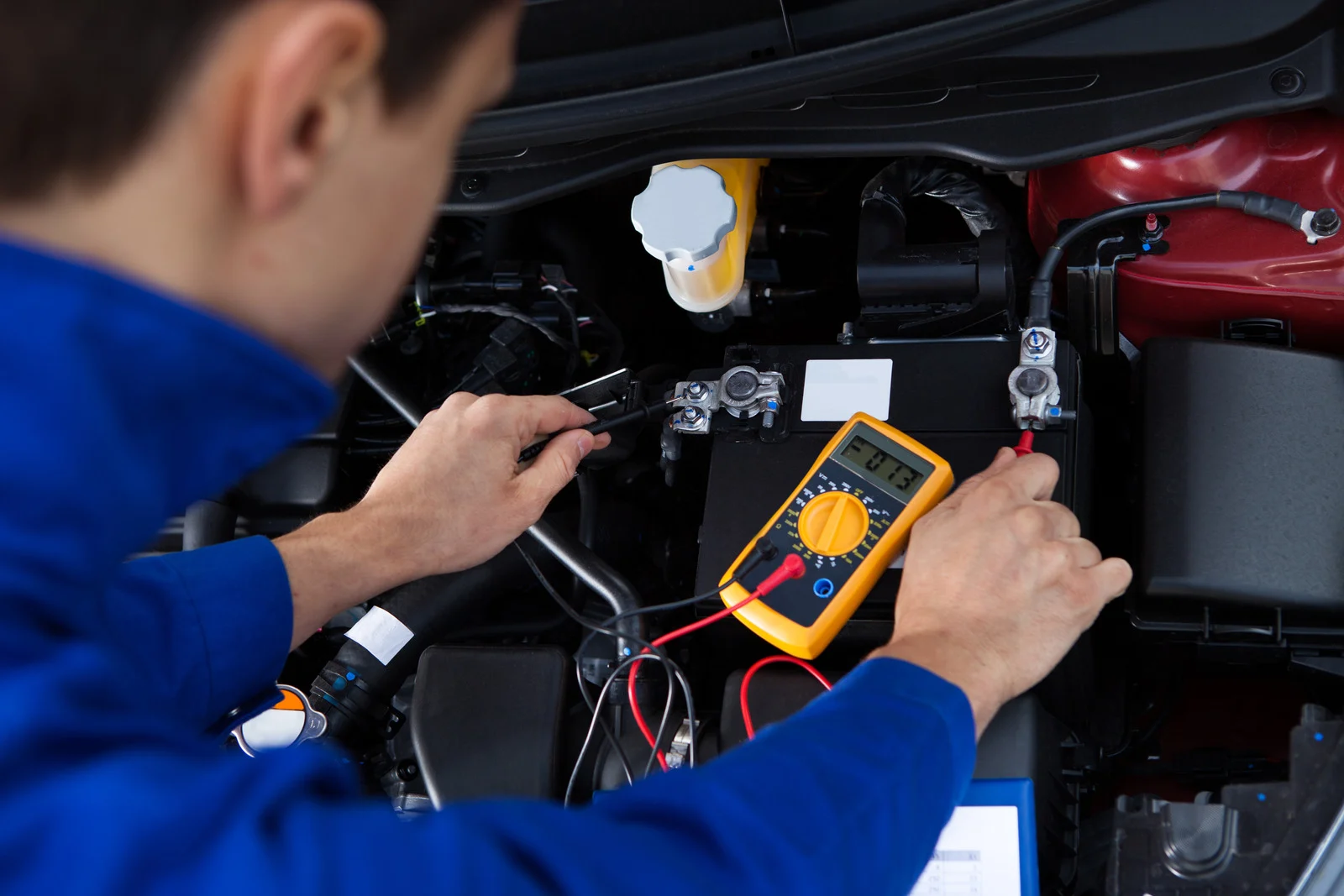

Как рассчитать емкость аккумулятора

Для того чтобы обеспечить резервное питание какого-нибудь электроприбора или устройства во время отсутствия электроэнергии в центральной электросети, необходимо правильно рассчитать емкость батарей. Стандартная формула из курса физики имеет вид:

• Q=(P*t)/V*k
•  где Q – это необходимая емкость аккумулятора в А/ч или мА/ч.
• Р – мощность нагрузки Вт, мВт.
• t – время, необходимое для обеспечения резервного питания.
• V – напряжение АКБ в вольтах.
• k – коэффициент использования батареи. Имеется в виду какой заряд в процентном соотношении должен остаться после обеспечения питания на протяжении необходимого времени. Например, если после 4-х часов работы резервного источника питания нужно чтобы осталось 70% заряда, то коэффициент будет равен 0,7, 60% - 0,6 и т.д.

Подставляя свои данные, вы узнаете какой аккумулятор вам необходим, только не забывайте добавлять 10-30% под непредвиденные обстоятельства или будущий временной износ. Тогда полученный ранее результат нужно будет умножить на 1,1-1,3.

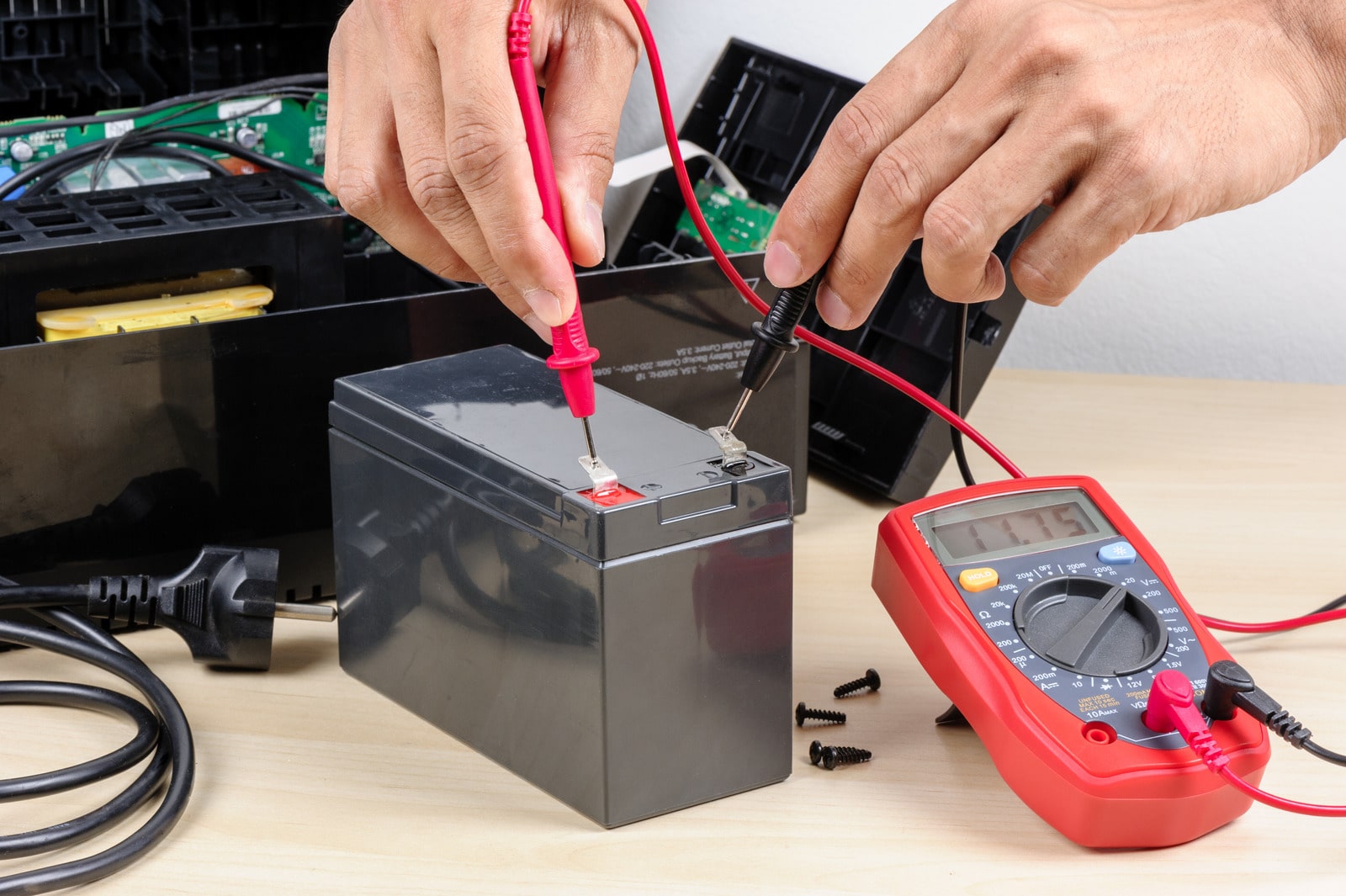

Как измеряется емкость аккумулятора мультиметром

Самым бюджетным методом как узнать емкость аккумулятора – это использовать мультиметр. Условно считается, что такой прибор уже есть в каждом доме, а если нет – то его лучше купить, чтобы он всегда был в хозяйстве и смог выручить в различных ситуациях.

Методика основана на способности удержания заряда батареей после забора части накопленной энергии электроприбором.

При измерениях на АКБ мультиметр придется переключать в режимы вольт-, ампер-, омметра. Кроме этого, понадобится электрический прибор мощностью в 50% от заявленной емкости аккумулятора. Если для легковых машин средняя величина составляет 70-80 А/ч, то хорошо подойдет лампа накаливания 35-40 Вт или любой другое устройство, способное давать равномерную постоянную нагрузку.

Проводить замеры необходимо в несколько этапов:

• Отсоединить АКБ от обеих клемм, в автомобиле вынимать ее не обязательно, достаточно откинуть один контакт со значком «-».
• Переключить мультиметр на «низкое постоянное напряжение», это может быть обозначение DC 20V.
• Строго соблюдая полярность щупов произвести измерение напряжения, если оно ниже 12,5 В, то нужно зарядить АКБ имеющимся ЗУ.
• К полностью заряженной батарее подключается потребитель энергии (лампа или др.) на несколько минут. Как правило такая работа длится 120-180 секунд после чего его отключают.
• После отсоединения проводится повторный замер выходного напряжения, по параметрам которого формируется представление об истинной емкости аккумулятора.

Если взять приблизительные значения, то картина в процентах от заявленного номинала выглядит примерно так:

• ≥ 12,4 В = 90-100 %,
• 12-12,4 В = 50-90 %,
• 11-12 В = 20-50 %,
• ≤11 В = ≤20 %.

Теперь вы знаете, как измерить емкость аккумулятора, не имея специальных устройств с помощью мультиметра. Точность показаний такого метода довольно приблизительная, а времени на все манипуляции требуется много. Так проверять хорошо будет тем, у кого в хозяйстве несколько АКБ, которые можно посчитать по пальцам одной руки.

Выбрать для своих нужд подходящий мультиметр можно на торговой площадке «Радио Шоп» в любое удобное для вас время.

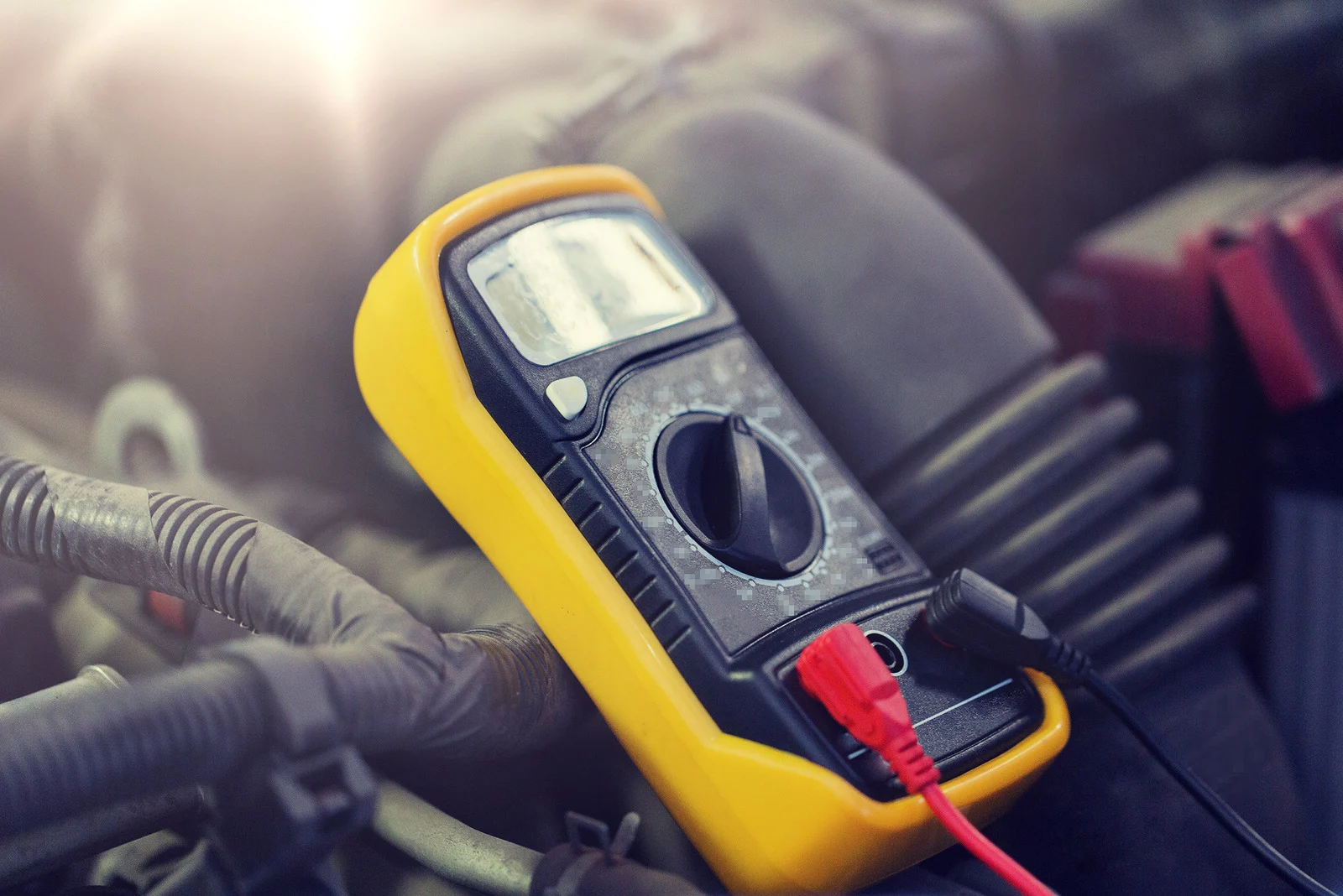

Проверка емкости аккумулятора другими приборами

Существуют специальные устройства для определения различных параметров емкостей резервного питания, которые разделяются на:

Специальный тестер для АКБ значительно упрощает снятие необходимых показателей и сокращает время снятия данных.  Это не только прибор для измерения емкости аккумуляторов, он может применяться для проверки зарядных и пусковых устройств, а также проверки массы других параметров батареи. В том числе и температурных характеристик клемм в нагруженном состоянии.

Нагрузочные вилки, выпускаются как аналоговые, так и электронные версии. С их помощью можно проводить проверку емкости буквально в течении 5 секунд (из-за больших нагрузок элементы прибора сильно нагреваются, и операция редко превышает указанное время.

Анализатор плотности жидкостей для автолюбителей, может анализировать состояние электролита, топлива, масла, антифриза. Приобрести его можно у продавца «Радио Шоп».

Профессиональные проверочные стенды могут снять все параметры за несколько секунд не только с одного аккумулятора, но и с целой системы резервного питания электроподстанции.

Чтобы проверить емкость аккумулятора тестером АКБ, необходимо подключить его к батарее с помощью специальных клемм и нажать на кнопку измерения параметров. В зависимости от данных, которые нужны, методики исследования, самого прибора и его возможностей операция может занять от 3 до нескольких секунд.

Вспоминая сложности работы с мультиметром, рекомендуем вам не экономить на таких полезных устройствах. Своевременная и качественная проверка параметров аккумуляторов – это безопасность эксплуатации, продление срока жизни батарей, устройств резервного питания и накопительных систем солнечных электростанций различной мощности.
