Как правильно измерять ток токоизмерительными клещами ?

Чтобы составить представление о состоянии электрических приборов и установок или во время проведения ремонтных работ под напряжением, необходимо определить значение токов. Для этого используются осциллографы, мультиметры, амперметры и другие измерительные приборы, позволяющие сделать это как с разрывом, так и без разрыва цепи. В радиомагазине Radio-Shop с этой целью можно выбрать мультиметры ведущих брендов, а также разные модели токовых клещей. В разделе блога можно узнать, как измерять ток токовыми клещами.

Принцип измерения показателей

Главным предназначением токоизмерительных клещей является определение показателей тока без разрыва проводника. В зависимости от разновидности устройств, их работа основывается на эффекте Холла или токовом трансформаторе.

Токовые клещи, функционирующие по принципу трансформатора, способны измерять только переменный ток. Это объясняется тем, что трансформатор не может пропускать постоянный. В качестве первичной обмотки выступает провод, в котором необходимо измерить ток. Вторичная обмотка располагается внутри клещей с датчиком. При захвате нескольких витков первичного проводника на вторичной обмотке величина показателя тока возрастет в такое же количество раз. Поэтому, чтобы получить действительное значение тока, следует разделить полученные цифры на количество витков.

По внешнему виду данная разновидность токовых клещей отличается отсутствием шкалы диапазона постоянного тока и насечек на губках.

Токовые клещи, в основе которых лежит эффект Холла, способны обрабатывать показания как переменного, так и постоянного тока. Принцип их работы базируется на определении напряжения, возникающего на гранях пластины, сквозь которую проходит постоянный ток. При обхвате проводника токовыми клещами вокруг него формируется магнитное поле. Изменения его показателей происходят в соответствии с изменениями тока в проводнике, что улавливается чувствительным элементом Холла. После его преобразования на экране устройства появляется значение тока. Чтобы получать реальные показатели, необходимо устанавливать губки токовых клещей перпендикулярно проводнику.

Для более полного исследования электрических сигналов можно приобрести удобный портативный осциллограф или USB-осциллограф, который удобен в домашних условиях.

Основные разновидности токоизмерительных клещей

В магазине Radio-Shop в Киеве представлен широкий каталог приборов, где имеется большой ассортимент осциллографов, преобразователи напряжения (инверторы), блоки питания, лучшие модели токоизмерительных клещей постоянного тока для автомобилей и множество других видов измерительных устройств. Также здесь можно приобрести генератор бензиновый и генератор газовый, оптические и осветительные приборы, технику для сада и огорода.

Задаваясь вопросом, какие токовые клещи лучше выбрать, следует точно понимать, с переменным или постоянным током придется иметь дело. Если необходимо измерять только переменный ток, то предпочтение стоит отдать простым устройствам из бюджетного сегмента.

Также различают одноручные клещи, которые рассчитаны на работу с сетями с напряжением не более 1000 В.

При необходимости проведения работ в сети с напряжением до 10 кВ стоит выбрать устройства с дополнительными изолированными ручками.

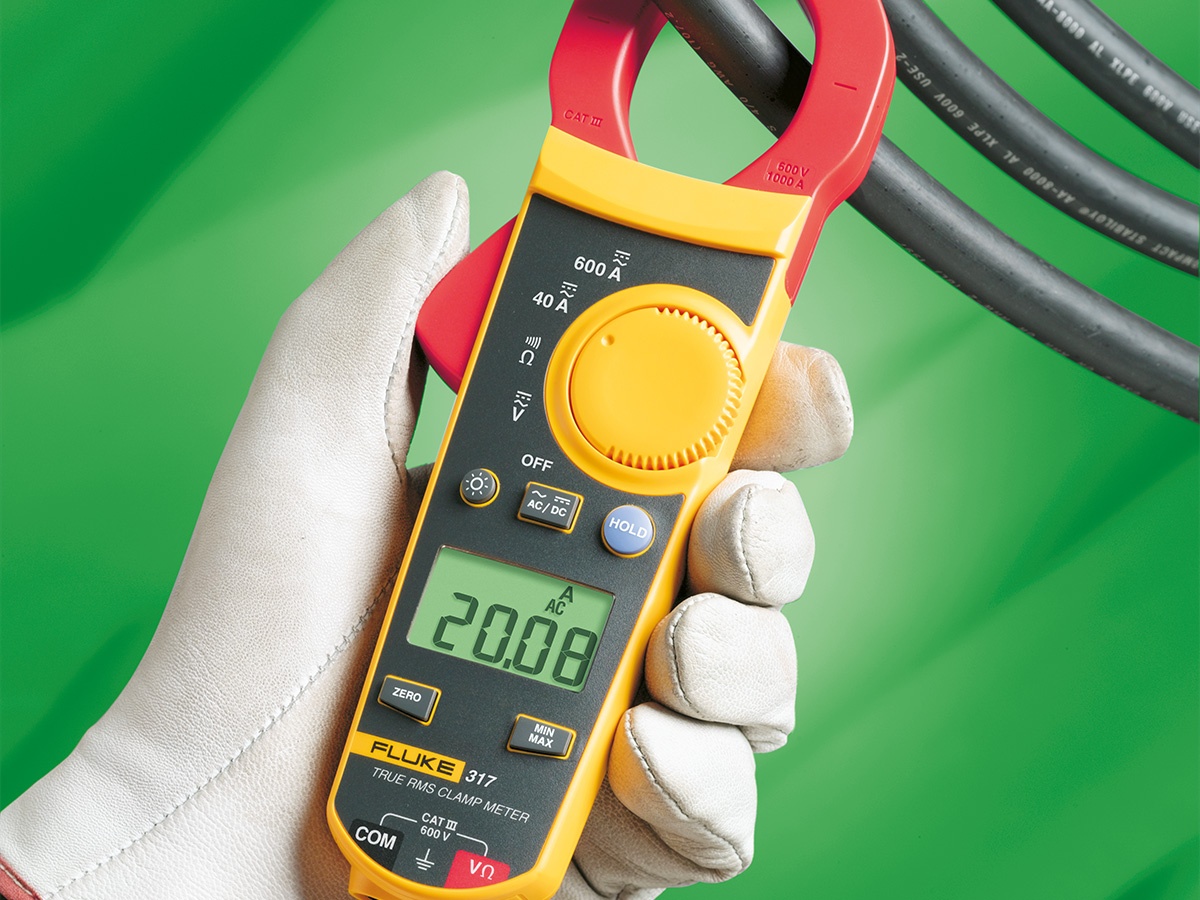

Как измерять ток токовыми клещами

Прежде чем измерить ток, необходимо исключить влияние посторонних мощных источников напряжение на работу прибора. Для этого на проводнике плотно замыкают токовые клещи и проводят контроль нулевых показателей на дисплее.

Алгоритм измерения тока токоизмерительными клещами достаточно прост:

1. Переключатель режима устанавливается в указанное инструкцией положение.
2. Проводник вводится в пространство магнитопровода.
3. Показатель измеряемой величины отражается на дисплее прибора.

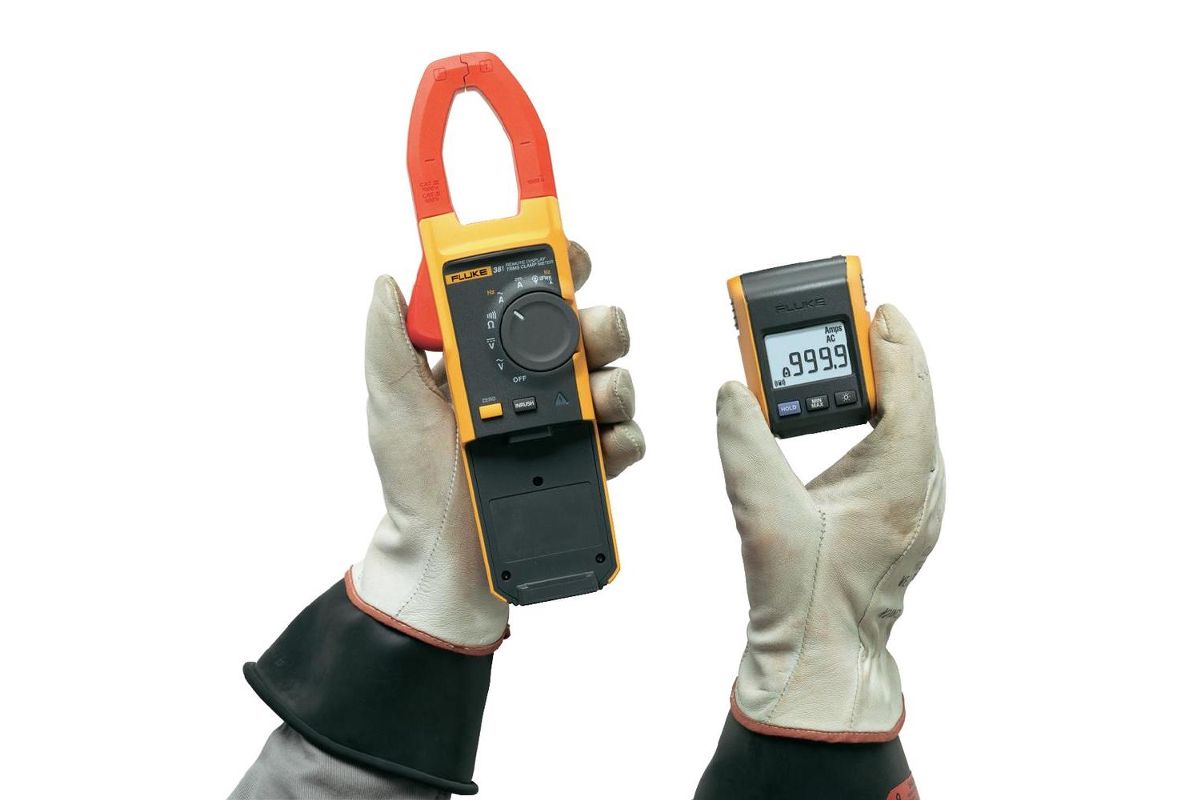

Данный алгоритм является универсальным для всех разновидностей клещей. Однако для измерения тока токовыми клещами в условиях ограниченного пространства, когда неудобно добираться до удаленных клемм в щитке, специалисты советуют использовать усовершенствованные устройства с датчиком iFLex.

В быту часто возникают проблемы с определением показателей маленьких токов в приборах с низкой чувствительностью. В этом случае, чтобы измерить ток, необходимо сделать несколько витков проводника на магнитопроводе токоизмерительных клещей. Показания на дисплее возрастут прямо пропорционально количеству витков. Далее остается разделить полученную величину на количество витков, чтобы выяснить точное значение тока. Данный метод подходит для работы только с хорошо изолированными гибкими проводниками.

Иногда возникает вопрос, токовые клещи или мультиметр – что лучше выбрать. Эта проблема встает при необходимости определения показателей частоты и сопротивления тока, так как некоторые виды клещей способны проводить данные измерения. Здесь следует понимать, что при работе с мультиметром приходится разрывать цепь, что в некоторых случаях недопустимо.
