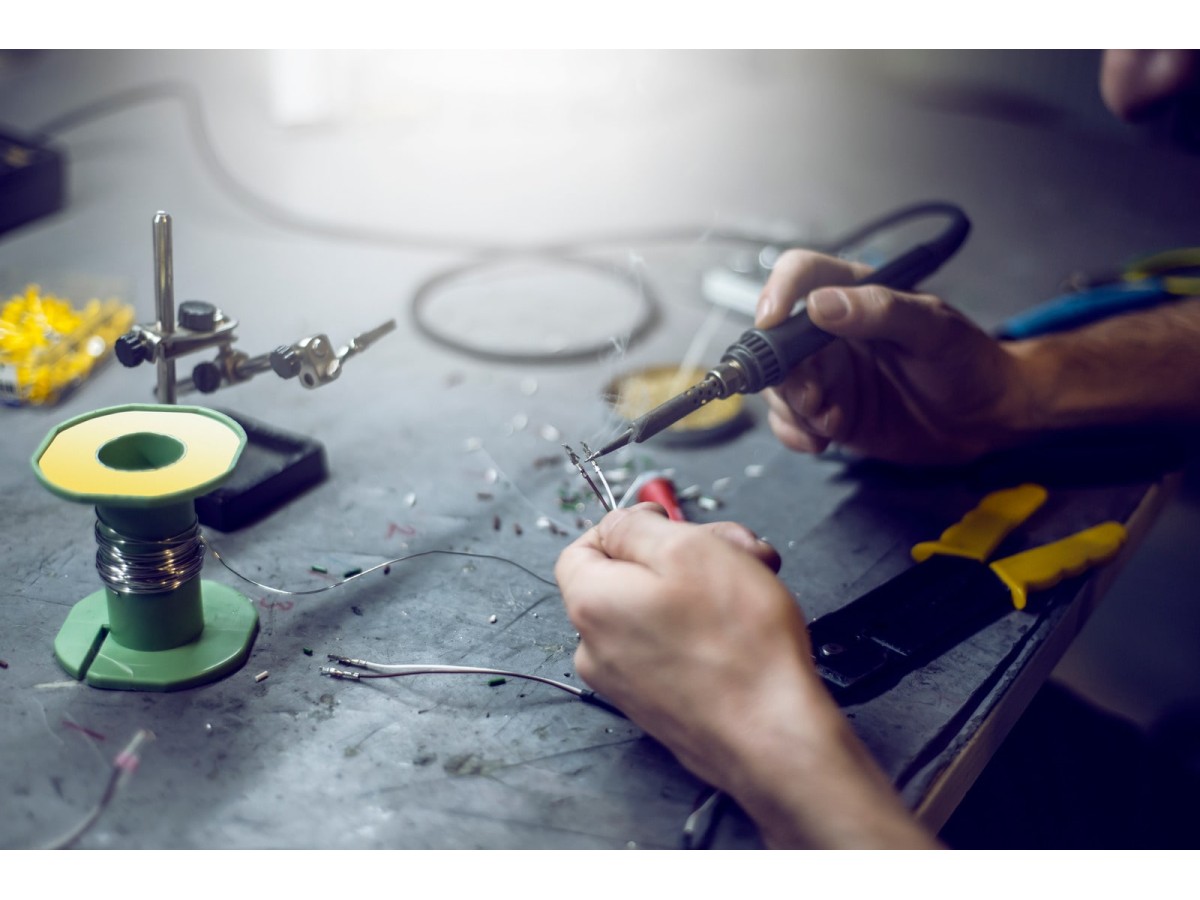

Гайд по пайке проводов

Некоторые люди, чтобы сэкономить средства, самостоятельно берутся ремонтировать электроприборы и электронную технику. Хорошо, если человек знает, как правильно припаять провода и у него есть подходящая паяльная станция или другое оборудование. А что делать, если он никогда этим не занимался и понятия не имеет, что такое припой или флюс? Тогда нужно внимательно читать наш гайд.

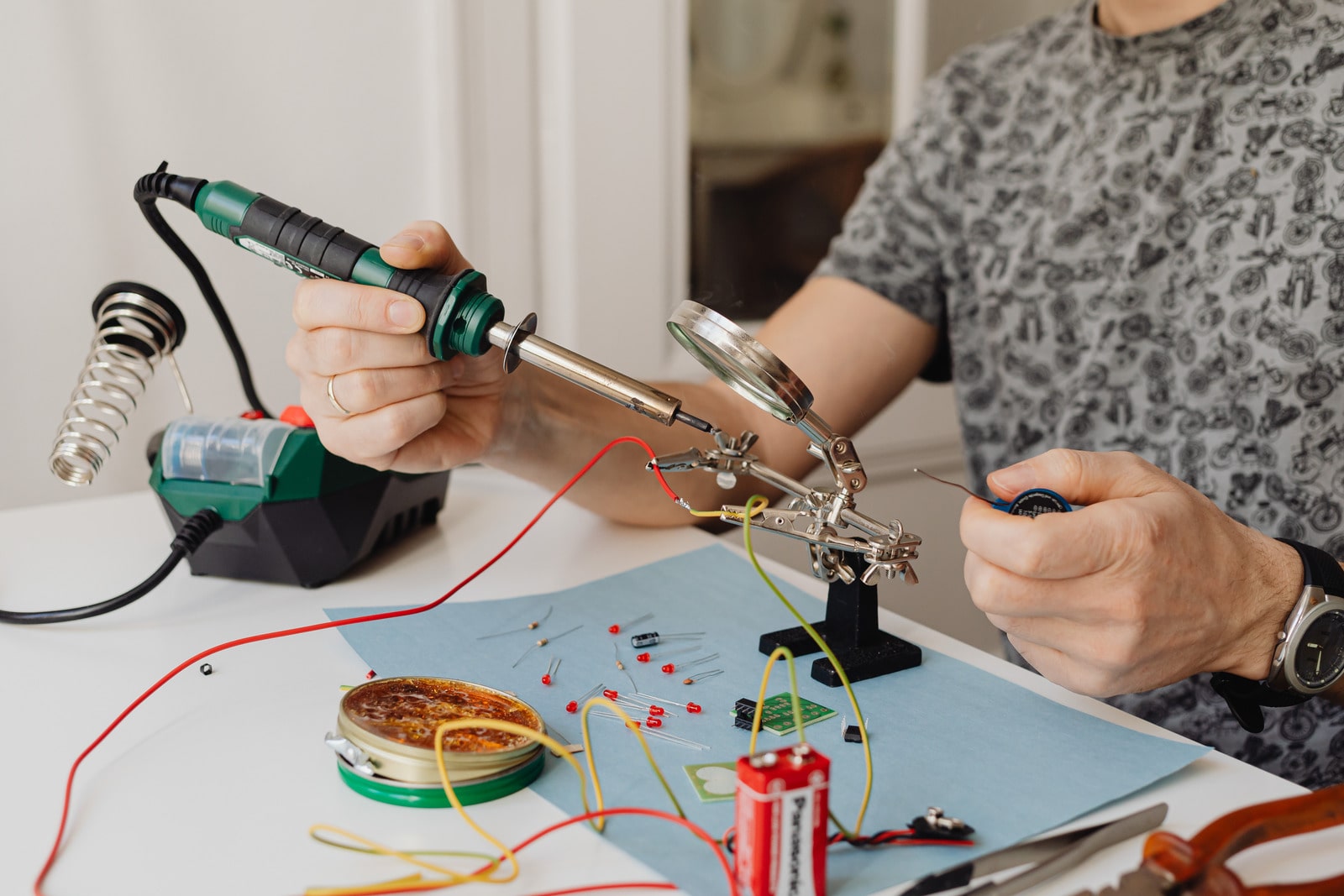

Какие материалы и инструменты нужны для соединения проводов

Занимаясь ремонтом электронных (электрических) устройств или их сборкой, нужно иметь необходимые материалы и оборудование. Первое, что нужно для пайки  — паяльник. В нашем магазине этот инструмент представлен разными брендами, видами (нихромовый, керамический и т. д.) и моделями. Каждое устройство имеет свою мощность — от 8 Вт до 500 Вт. Для дома подойдут паяльники с невысокими показателями, профессиональные модели известные более высокой мощностью.

Также нужно приготовить:

1. Припой. Это сплав из нескольких элементов, позволяющий соединять две детали. Хотя припои изготавливаются из разных материалов, оловянно-свинцовые самые популярные. По своей форме они могут быть проволочными, прутковыми и трубчатыми. В продаже встречаются порошковые, гранулированные, а также фольгированные припои.
2. Флюс. Нужно знать не только, как правильно паять провода, но делать это, как нужно. Поэтому, чтобы снять окислы и жиры с поверхностей, к которым будут прикрепляться провода, их нужно равномерно покрыть флюсом.
3. «Третья рука» (требуется не всегда). Держатель будет полезным при работе с мелкими элементами. Горизонтальные модели позволяют фиксировать детали в горизонтальной плоскости. Конструкции с подвижными захватами оснащаются увеличительным стеклом. Используя модели с гибкими захватами, можно устанавливать платы в любом положении.
4. Защитные очки. Аксессуар необходим для защиты глаз.
5. Подходящая поверхность. Работать нужно на основании, которое не подвергается горению. Это может быть металлическая или керамическая поверхность.

Во время пайки проводов выделяется дым и разные пары. Чтобы не возникли проблемы, нужно работать в хорошо проветриваемом помещении. Возможно, потребуется дополнительная вентиляция.

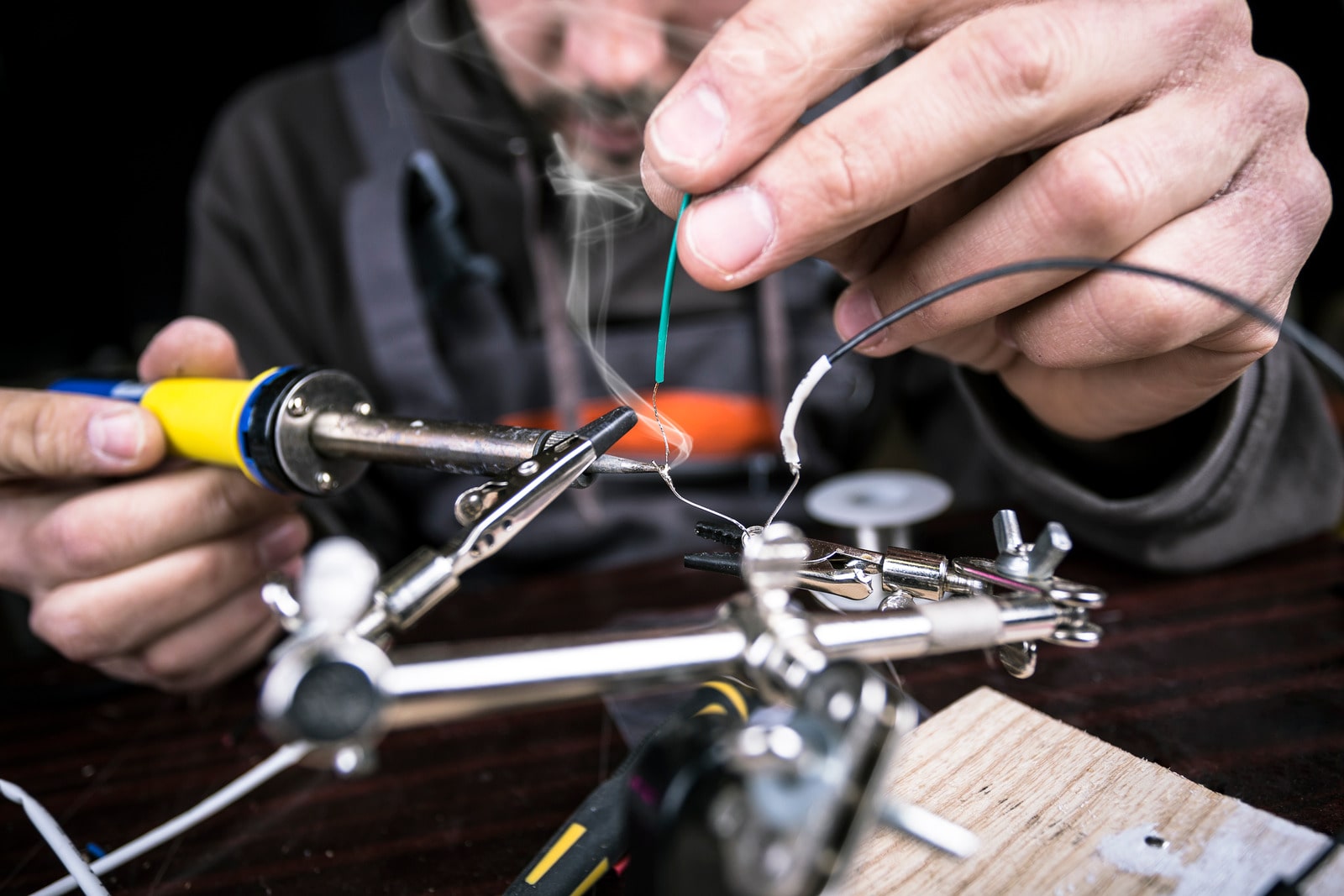

Как правильно паять паяльником — полезные советы

Чтобы получить нужный результат, нужно знать как припаять провод. Эту процедуру нужно выполнять в строгой последовательности:

1. Убедитесь в надежности поверхности.
2. Включите паяльник в розетку и дайте ему несколько минут для прогрева.
3. Если в вашем устройстве есть возможность устанавливать нужную температуру, выставьте параметры, соответствующие материалу. Например, для работы с электроникой достаточно 300 – 350°C.
4. С помощью салфетки или вискозной губки очистите инструмент от окислов.
5. Если паяльник разогрелся, используя припой, приложите инструмент к элементам, которые будете соединять.
6. После завершения работы не спешите убирать устройство на хранение. Пусть вначале остынет.

Обратите внимание! Поскольку кончик инструмента очень горячий, то во время работы избегайте контакта с ним. Во избежание перегрева следите за температурой.

Теперь вы знаете, как пользоваться паяльником. Придерживайтесь этих советов и у вас все получится.

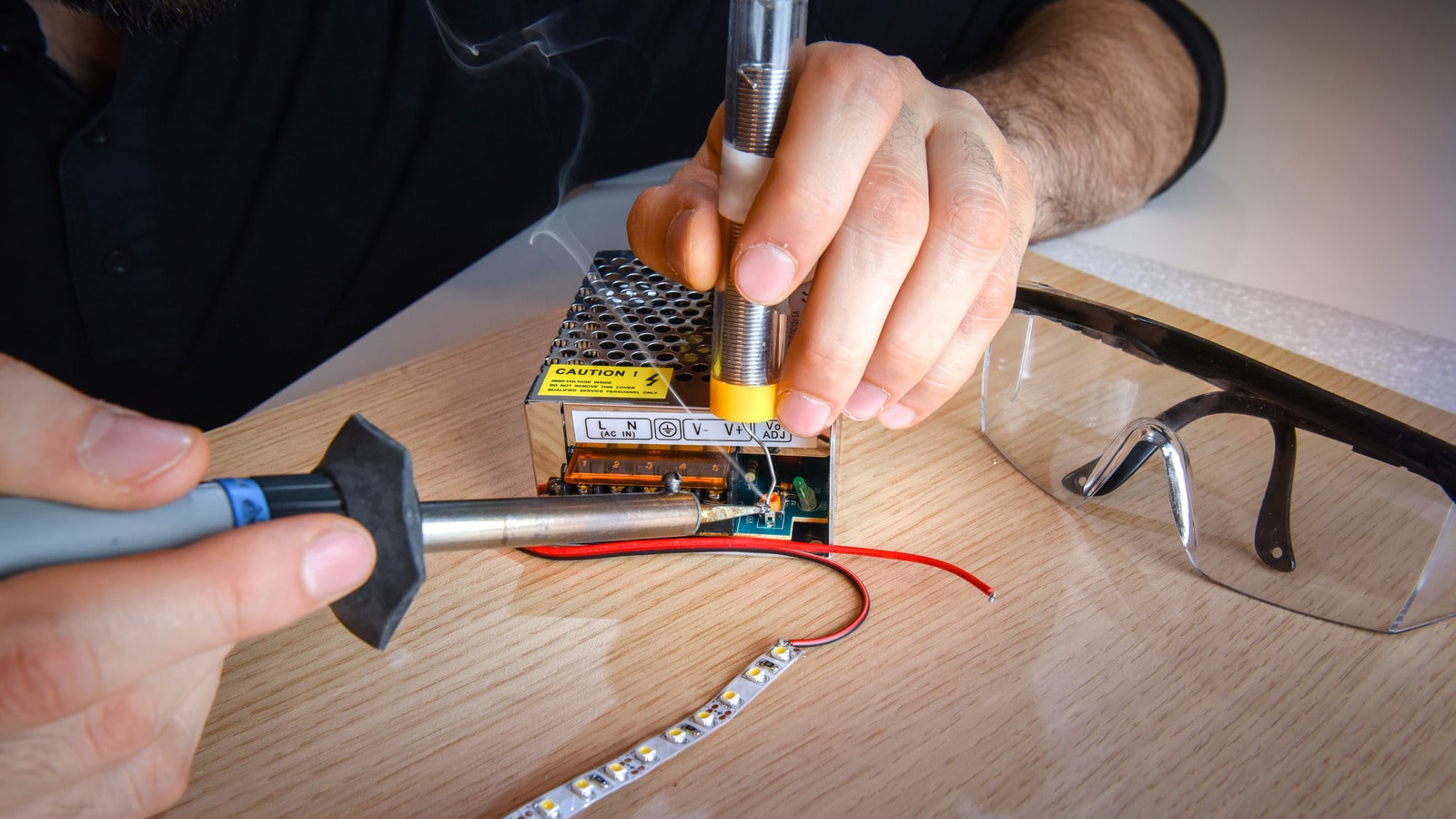

Как правильно паять провода к плате, чтобы было надежно

Первое, что нужно для пайки проводов, — правильно подготовить кабели. Изначально с них снимают изоляционный шар длиной около четырех миллиметров. После чего проводится зачистка проводов и их обезжиривание.

После того, как подготовка будет выполнена, очищенный конец нужно вставить в отверстие на плате. Если пайка будет проводиться на поверхности, кабель нужно к ней хорошо прижать. Как только припой начнет плавиться, его необходимо поднести к месту соединения и позволить ему растечься вокруг провода и площадки. Чтобы расплавленный материал хорошо остыл и затвердел, придерживайте кабель неподвижно около секунды. После этого проверьте качество соединения.

Как спаять провода между собой

Также нужно знать не только как припаять провод к плате, но и как соединить их друг с другом. Это может касаться кабеля, используемого в электросети или автомобиле. Процедура состоит из таких этапов:

• снятие изоляционного слоя;
• очистка;
• скручивание кабелей между собой;
• покрытие соединенных проводов флюсом и нанесение на них припоя;

Обратите внимание! Для пайки медных жил используется канифоль, чтобы соединить алюминиевые провода, потребуется активный флюс.

• остывание припоя;
• нанесение изоляции на место соединения.

Теперь вы сможете не только припаять провод к плате, но и соединить два кабеля друг с другом.

Как проверить качество пайки

Нужно знать не только, как припаять провода, но уметь проверить качество соединения. Самый простой способ — визуальная проверка. Качественная пайка должна иметь ровную, гладкую поверхность. Если соединение выглядит неровным или имеет выступы, это может указывать на недостаточное количество припоя или нарушение техники.

Хорошая пайка обычно имеет блестящий вид. Матовые или тусклые поверхности могут свидетельствовать о переохлаждении или недостаточном количестве припоя, что может привести к плохому соединению.

Чтобы хорошо рассмотреть места соединения, можно использовать увеличительные стекла, микроскопы или видеокамеры. Такой осмотр проводят, если было выполнено несколько соединений. В других случаях могут потребоваться более серьезные проверки (вибрационный тест, рентгенологическое обследование), которые в домашних условиях уже не сделать.

Как припаять провода к плате: ошибки, с которыми чаще всего приходится сталкиваться

Чаще всего встречаются такие дефекты:

1. Сухой припой. Из-за неправильного нагрева припойного материала он не припаивается к нужным местам должным образом.
2. Паяльный мост. Такой дефект возникает, когда избыточное количество припоя замыкает или соединяет компоненты и дорожки на печатной плате. Причина возникновения «мостиков» — избыточное использование припоя или нарушение технологии пайки.
3. Шарики. На плате можно увидеть небольшие сферические формы. Они возникают, если процедура пайки была выполнена с нарушением или при недостаточной очистке места соединения деталей.

Чтобы свести дефекты к минимуму, хорошо очищайте все компоненты и плату, используйте достаточное количество флюса и высококачественный припой.

Теперь вы знаете, как правильно припаять провод к плате и соединить два кабеля, но если возникают сомнения в том, что вы справитесь с поставленной задачей, обращайтесь за помощью к специалистам.
