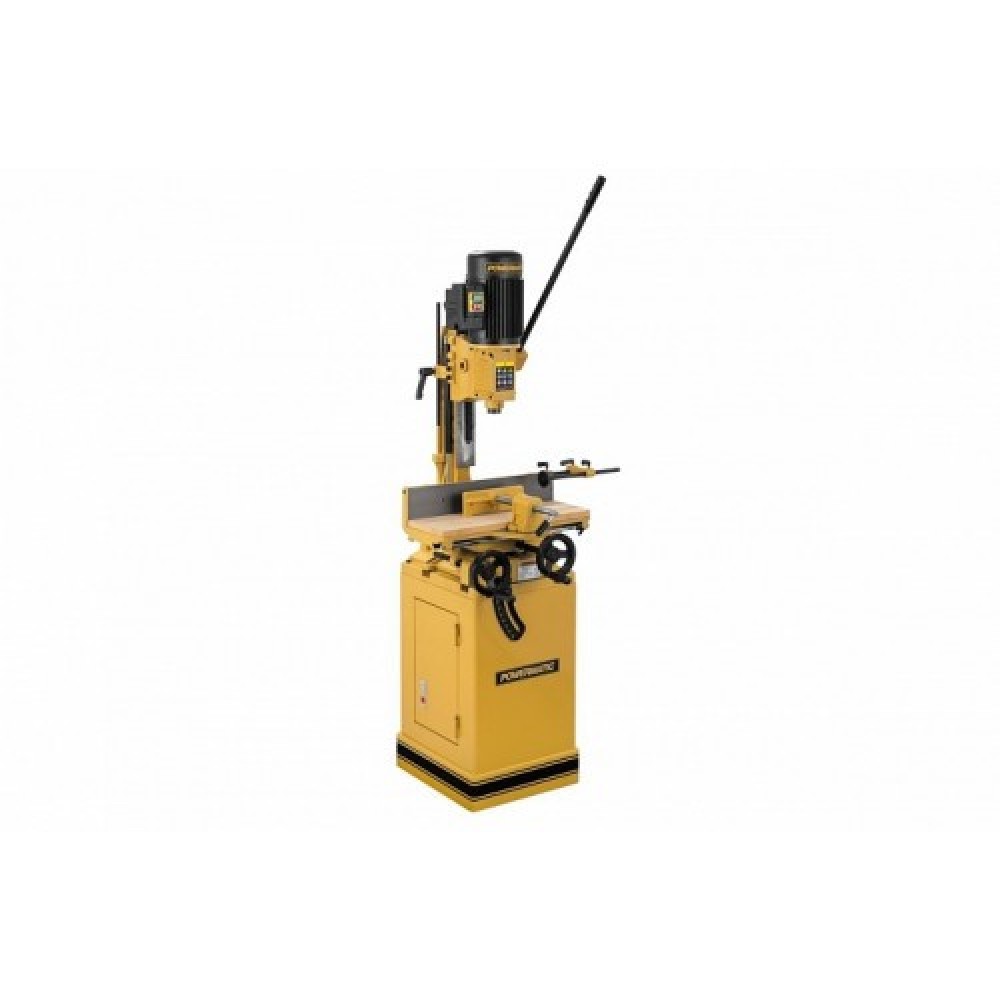

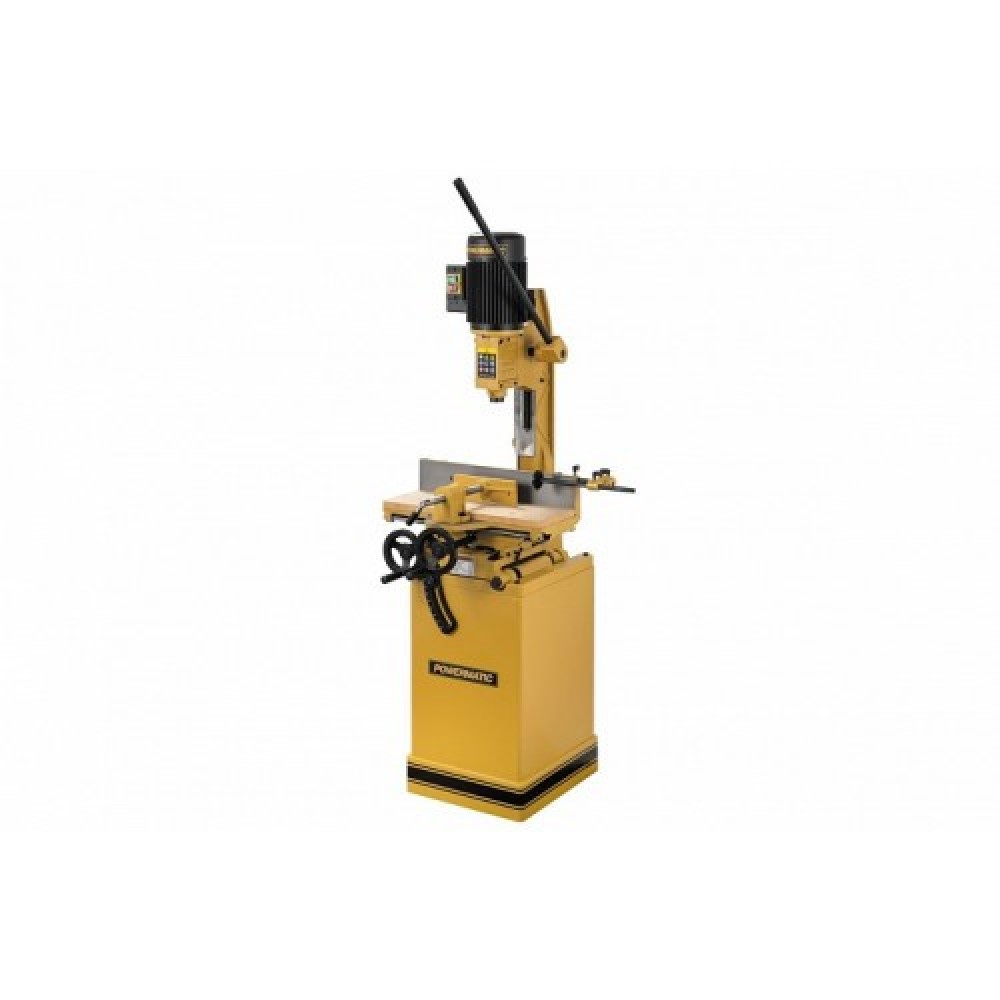

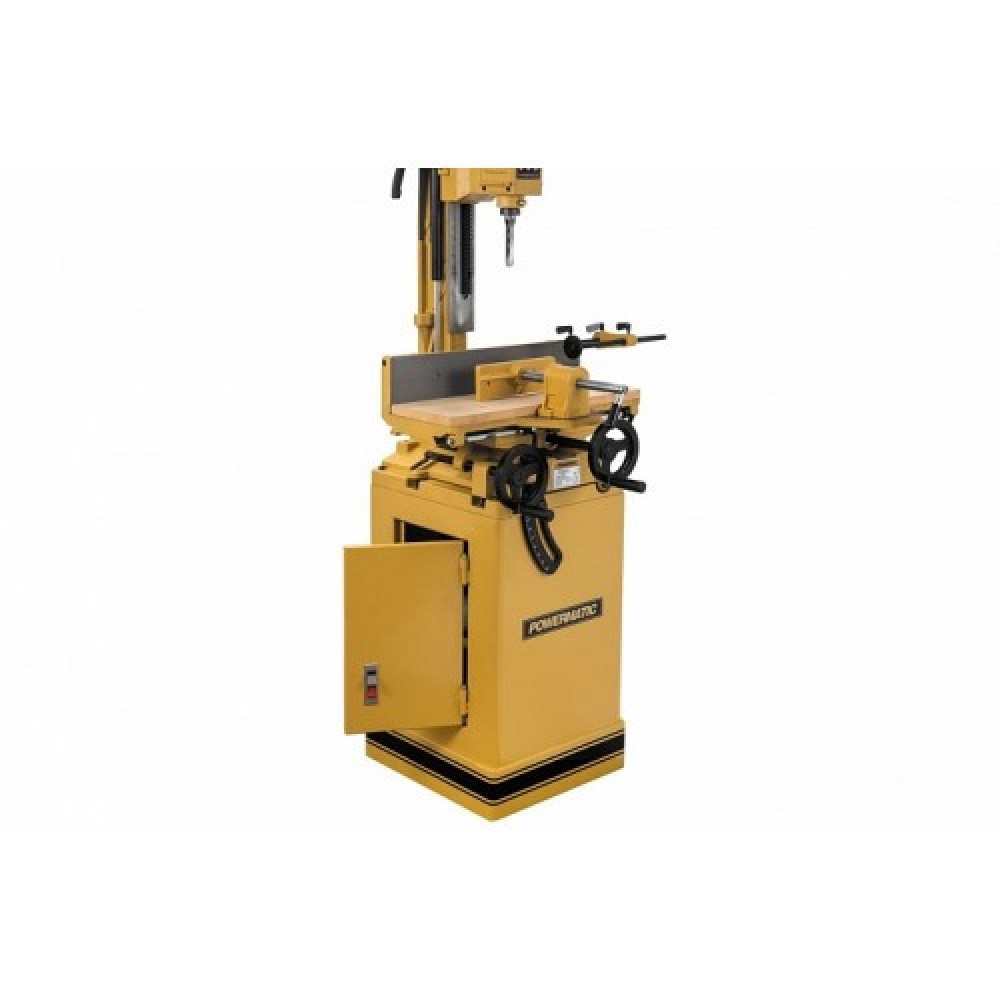

Долбежно пазовочный станок по дереву POWERMATIC 719T

Долбежно пазовочный станок по дереву POWERMATIC 719T
Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нем отделывают детали высотой до 195 мм. Возможность производить поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.

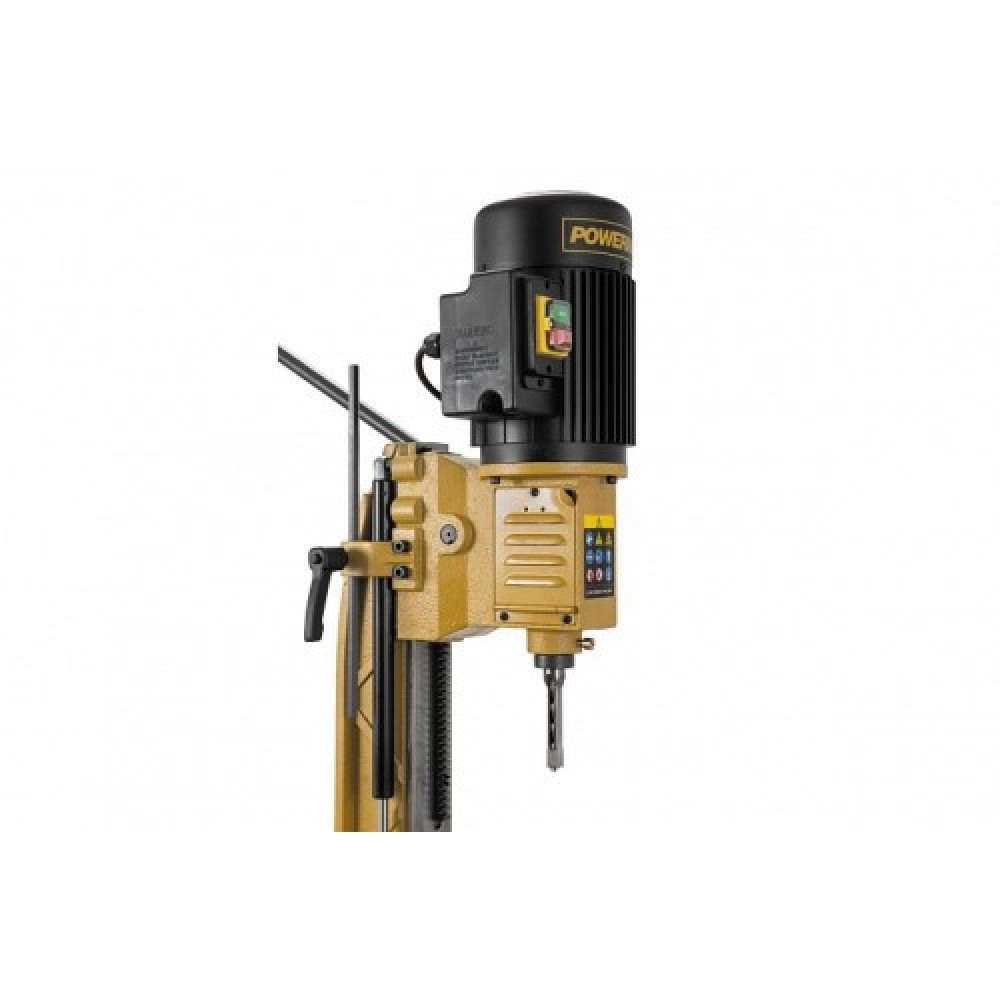

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконная обложка и т.п.) тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь имеют на полу с использованием подложек требуемой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

Рабочие параметры

• Мощность (выходная) мощность двигателя, кВт 1,3 (0,75)
• Напряжение, В 230
• Длина, мм 540
• Ширина, мм 550
• Частота вращения шпинделя на холостом ходу, об/мин 1400
• Высота, мм 1880 год
• Максимальный диаметр зажима сверлильного патрона 13 мм.
• Угол наклона стола 0-35°
• масса, кг 125
• Максимальный размер резца (твердые/мягкие породы) 19/25 мм.
• Длина в упаковке, см 98
• Ход резца 200 мм
• Ширина в упаковке, см 59
• Максимальная высота заготовки от стола, мм 195
• Высота в упаковке, см 59
• Ход стола по осям (продольный/поперечный) 400/100 мм
• Масса в упаковке, кг 125
• Размеры рабочего стола (ДхШ), мм 520 x 180
• Размеры упора заготовки (ДхВ) 520 х 115 мм.
• Максимальное расстояние от упора до центра резца 100 мм.

• Рельсовый механизм подачи с газовым упором
• Регулируемый упор глубины долбления
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Регулируемый торцевой упор заготовки
• Координатный рабочий стол с маховиками по осям
• Регулируемые ограничители хода осями
• Рабочий стол из чугунного литья с деревянной накладкой.
• Возможность поворота колонны на 180° для работы с высокими заготовками над полом

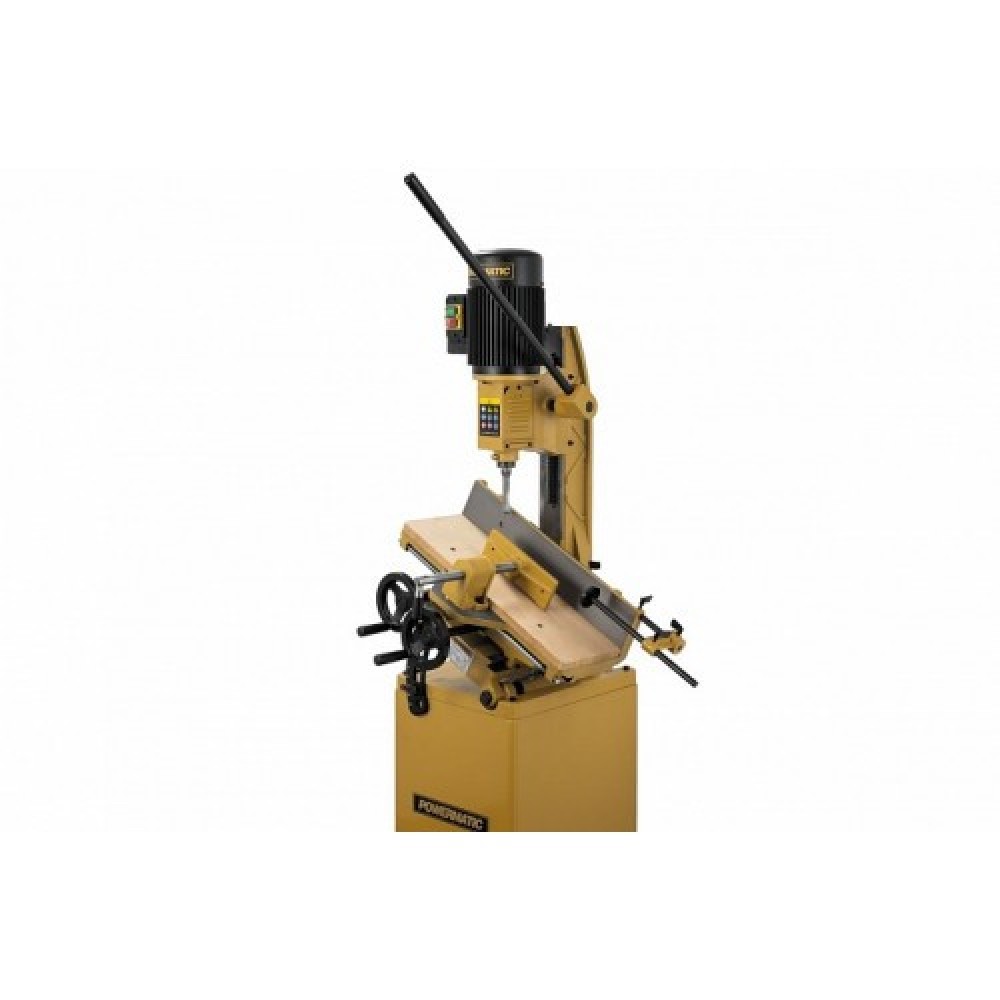

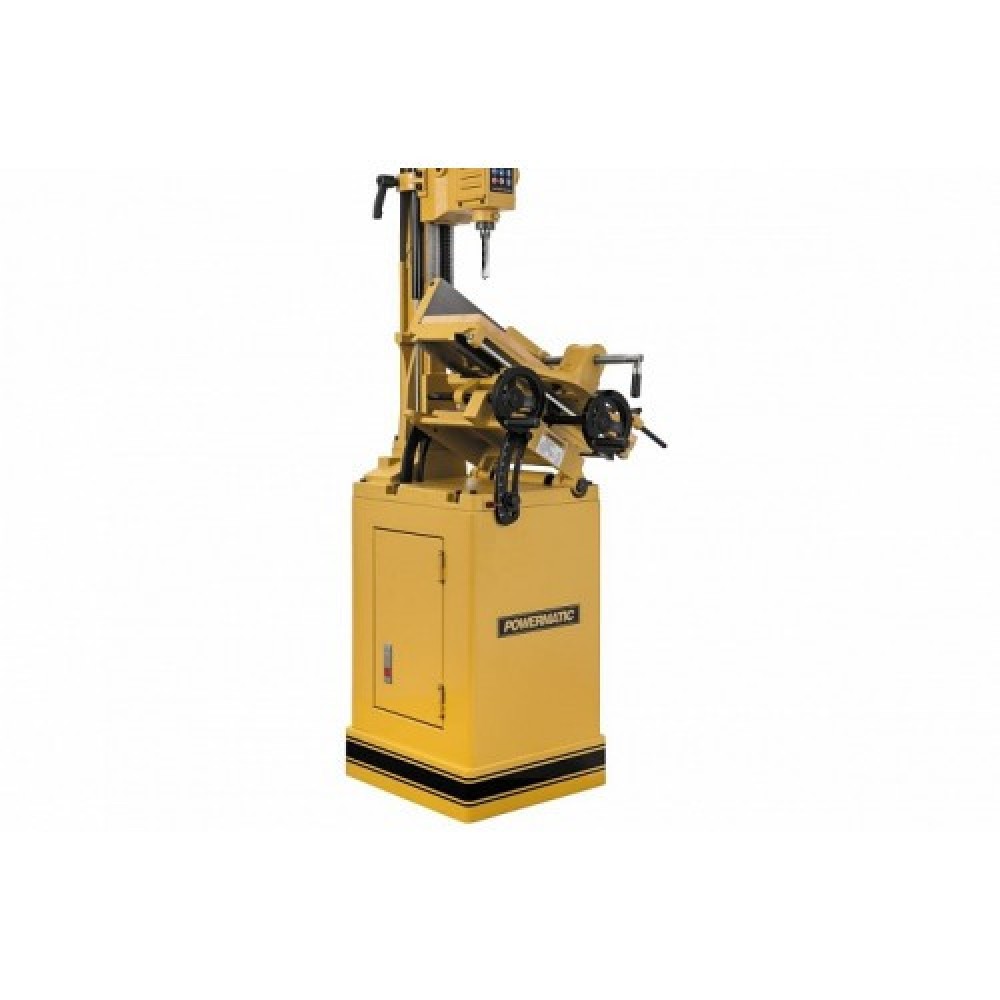

• Профессиональный долбяжно-пазировочный станок Powermatic 719T оснащен координатным столом и механизмом его наклона. Он необходим для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, вроде многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.
