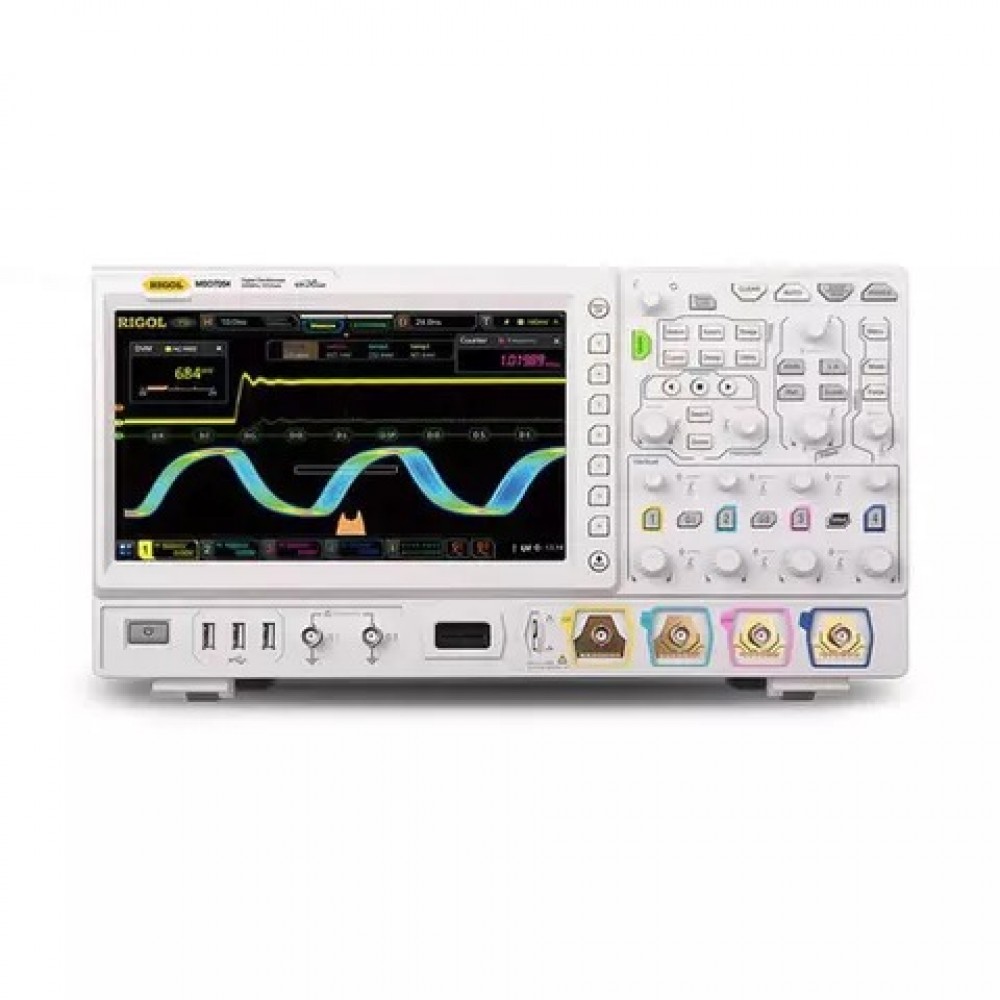

Цифровой осциллограф RIGOL MSO7054

RIGOL MSO7054 – это четырехканальный цифровой осциллограф смешанных сигналов с полосой пропускания 500 Мгц и максимальной частотой дискретизации 10 Гвыб/с. Прибор оснащен двухканальным генератором сигналов произвольной формы на 25 МГц, 16-канальным цифровым анализатором, цифровым вольтметром, частотомером, сумматором и анализатором протоколов.

Этот компактный легкий цифровой осциллограф гарантирует исключительно точный просмотр осциллограмм и измерения. RIGOL MSO7054 захватывает 600 000 осциллограмм в секунду, а его удобный 10,1-дюймовый цветной жидкокристаллический дисплей обеспечивает яркое и четкое отображение осциллограмм.

Цифровой осциллограф RIGOL MSO7054 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.

Особенности

• Полоса пропускания: 500 МГц.
• 4 канала.
• Частота дискретизации в реальном времени: 10 Гвыб/с.
• Глубина памяти: 100 МБ.
• Инновационная технология UltraVision.
• 10,1-дюймовый цветной ЖК-дисплей.
• Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
• Компактный дизайн, малые габариты и вес.
• Дистанционное управление.

Технические характеристики

• Полоса пропускания: 500 МГц
• Каналы:4
• Частота дискретизации в реальном времени:    10 Гвыб/с
• Генератор сигналов:    2 канала, 25 МГц
• Глубина памяти:    100 МБ (стандарт), 500 МБ (опция)
• Запись осциллограмм:    600 000 осц/с
• Диапазон вертикальной чувствительности:    1 мВ/дел – 10 В/дел
• Вертикальное разрешение:    8 бит
• Входное сопротивление:    1 МОм ± 1%, 50 Ом ± 1%
• Максимальное входное напряжение:    CAT I 300 Vrms, 400 Впк
• Автоматические измерения:    Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
• Интерфейсы: USB, LAN, GPIB (опция)

Общие характеристики

• Дисплей: 10.1" (1024×600)
• Габариты: 410 × 224 × 135 мм
• Вес: 3,9 кг
