Цифровой осциллограф OWON ADS922A

OWON ADS922A – это двухканальный осциллограф с полосой пропускания 250 МГц, глубиной памяти 100 МБ, частотой дискретизации 2 Гвыб/с и вертикальным разрешением 12 бит. Опционально может быть оснащен встроенным 16-канальным логическим анализатором и одноканальным генератором сигналов произвольной формы 30 МГц. Имеет функции декодирования I²C, SPI, RS232/UART, CAN, LIN.

Модель выполнена на базе новейшей технологии X-Vision II, которая обеспечивает скорость захвата осциллограмм до 700 000 осц/с, низкий уровень шумов, глубину памяти 100 МБ и высокое разрешение. ADS912A поддерживает одновременный анализ аналоговых и цифровых сигналов, автоматический анализ шин, построение диаграмм Боде и другие функции для задач в области разработки, обучения и исследований.

Особенности

• Выполняет функции осциллографа, частотомера, вольтметра, анализатора спектра БПФ, анализатора протоколов, генератора сигналов произвольной формы (опционально), 16-канального логического анализатора (опционально)
• Основан на усовершенствованной архитектуре OWON X-Vision: ниже уровень шумов, больше объем памяти, выше скорость обновления
• Глубина памяти 100 MБ, скорость захвата осциллограмм до 700 000 осц/с
• Вертикальное разрешение 12 бит, вертикальная чувствительность 200 мкВ/дел–10 В/дел
• БПФ-анализ с 1 млн. точек обеспечивает точное отображение частотных компонентов
• Функции построения диаграмм Боде (для моделей с генератором произвольной формы)
• Поддержка внешних устройств (мышь и клавиатура), что значительно повышает эффективность
• Усовершенствованное управление файлами для удобного просмотра, редактирования и экспорта
• Опциональный беспроводной модуль (Wi-Fi/Bluetooth) поддерживает FTP, сетевые принтеры, мобильные точки доступа и другое
• Ультратонкий дизайн экономит рабочее пространство
• 7-дюймовый сенсорный экран с поддержкой мультитач
• Опционально: встроенная литиевая батарея 12 В/5000 мАч, которая обеспечивает примерно 2 часа работы

Технические характеристики

• Полоса пропускания (–3 дБ)    250 МГц
• Количество каналов    2
• Макс. частота дискретизации    2 Гвыб/с (один канал) 1 Гвыб/с (два канала) 500 Мвыб/с (все каналы)
• Режимы регистрации    обычный, пики, высокое разрешение, усреднение, сегментированный
• Макс. скорость захвата осциллограмм    до 700 000 осц/с
• Диапазон вертикальной чувствительности    200 мкВ/дел-10 В/дел
• Диапазон частоты выборки    1 нс/дел - 1000 с/дел, шаг 1-2-5
• Входное сопротивление    1 МОм ±2%, параллельно с 20 пФ ±5 пФ
• Коэффициент деления щупа    1,00 мкX – 1,00 MX, шаг 1-2-5, поддержка пользовательских настроек
• Типы запуска    Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth, Logic, RS232/UART, I²C, SPI CAN, LIN
• Декодирование шин    RS232/UART, I²C, SPI, CAN, LIN
• Автоматические измерения    Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓),FRR(A↑-B↑),FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)
• Математическая обработка сигналов    +, –, *, /, &&, ||, ^, !, интеграл, производная, квадратный корень, функции (Lg / Ln / Exp / Abs / синус / косинус / тангенс), БПФ, БПФ среднеквадр., пользовательские функции, цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
• Частотомер    6-разрядный
• максимальная частота соответствует максимальной аналоговой полосе пропускания осциллографа
• Вольтметр    постоянный ток, переменный ток + среднеквадратичное напряжение (AC+DCrms), переменный ток (ACrms); разрешение: 4 разряда (ACV/DCV)

Генератор сигналов произвольной формы (опционально)

• Макс. выходная частота    30 МГц, одиночная
• Стандартные формы сигналов    синусоидальный, прямоугольный, пилообразный, импульсный, шум
• Произвольные формы    28 встроенных форм
• Вертикальное разрешение    14 бит
• Длина произвольных форм сигналов    2-8 тыс. точек
• Сопротивление    50 Ом (тип)

Логический анализатор (опционально)

• Количество каналов    16 входных каналов (D0–D15) (D0–D7, D8–D15)
• Диапазон пороговых значений    ±20,0 В, шаг 10 мВ
• Минимальный размах напряжения    500 мВпик-пик
• Макс. динамический диапазон входного сигнала    ±30 В + порог

Общие характеристики

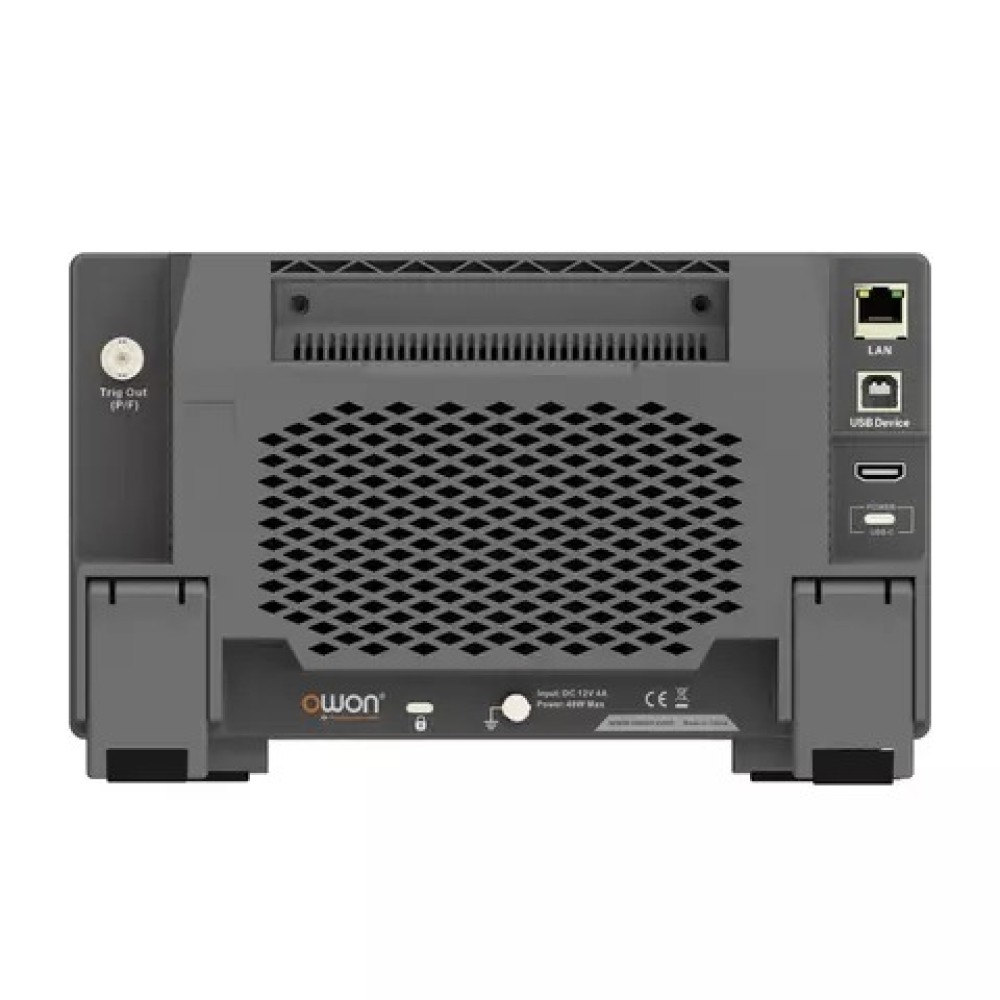

• Интерфейсы связи    HDMI, USB-устройство, USB-хост, триггерный выход (P/F), LAN
• Дисплей    7" (1024×600), емкостный мультитач
• Интерфейс питания    Type-C (внешний повербанк должен обеспечивать 12 В/4 А)
• поддержка литиевой батареи 12 В/5000 мАч (опционально)
• Габариты (Ш × В × Г)    260 мм × 160 мм × 78 мм
• Вес    ≈1,5 кг (без упаковки)
