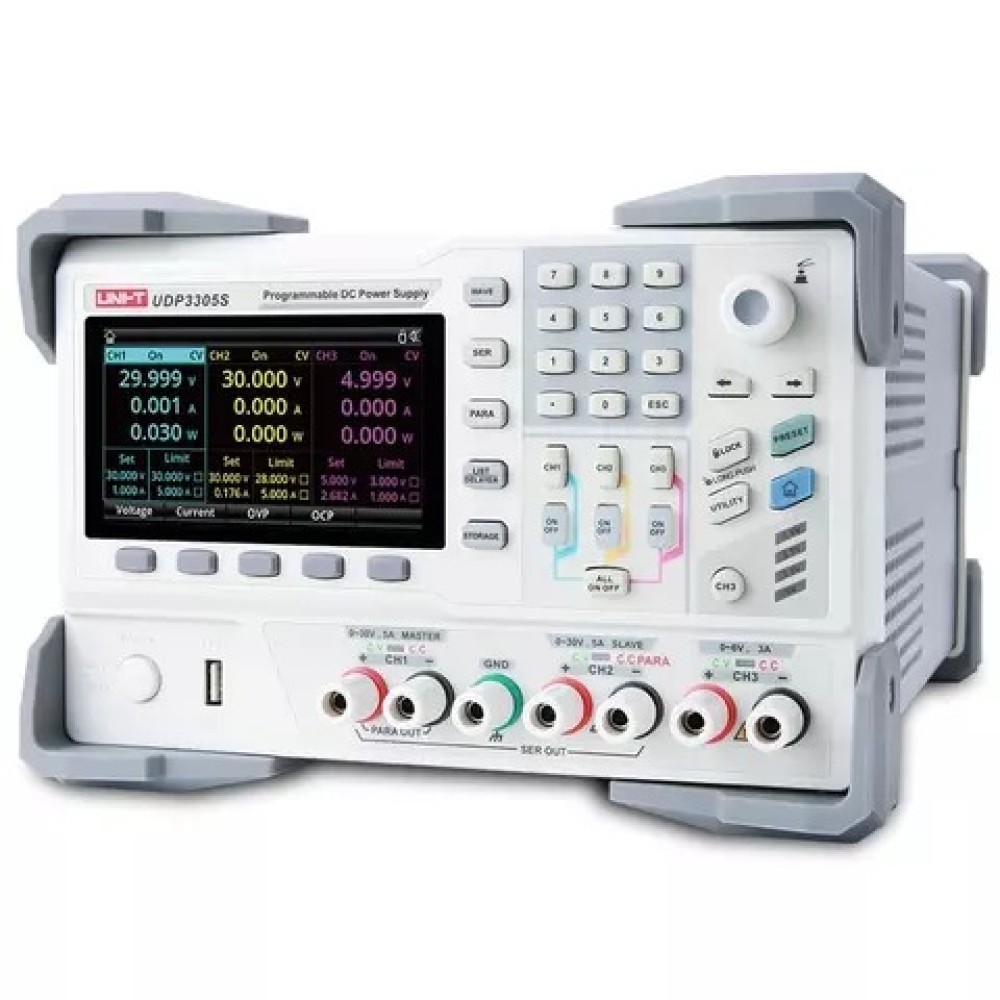

Блок питания UNI-T UDP3305S

UNI-T UDP3305S – это высокопроизводительный программируемый линейный источник питания постоянного тока. Он имеет понятный пользовательский интерфейс с ЖК-дисплеем, отличные показатели производительности, множество функций анализа и интерфейсов связи. Прибор разработан для широкого круга задач – от учебных и научных до промышленных. Это доступное и универсальное решение для тестирования и измерений.

Особенности

• Максимальная мощность – до 373 Вт, выход каждого канала управляется отдельно
• Четыре независимых канала: CH1/CH2: 0~30 В / 5 А, CH3: 0~6 В / 3 А, CH4: 5 В / 2 А (USB)
• Многоуровневая защита: от перенапряжения, перегрузки по току и перегрева
• Независимое управление выходом CH1/CH2/CH3
• Отличная стабилизация нагрузки и питающей сети
• Сверхнизкий уровень пульсаций и шума на выходе
• Функция внутреннего соединения по схеме последовательного и параллельного подключения
• Линейно программируемое напряжение и ток
• 4.3-дюймовый TFT-дисплей с одновременным отображением параметров и состояния трех каналов
• Режим списка / задержки для управления выходом по напряжению и току в зависимости от задач пользователя
• Функция внешнего триггера для реализации промышленной автоматизации
• Интерфейсы: USB Host, USB Device, LAN, RS232, цифровой ввод/вывод
• Функция отображения формы сигнала: прибор отображает форму сигнала напряжения/тока в реальном времени, а также цифровые значения напряжения, тока и мощности, облегчая контроль за выходными параметрами
• Автоматическая регулировка скорости вращения вентилятора в зависимости от условий работы для снижения шума
• Функция диагностики неисправностей вентилятора и сигнализация
• 10 ячеек памяти для сохранения и вызова настроек, поддержка чтения и записи на USB-накопитель
• Высокоточное отображение: пять знаков для напряжения, четыре – для тока; разрешение: 1 мВ / 1 мА
• Функция блокировки клавиш для защиты от случайного нажатия
• Поддержка удаленного управления по протоколу SCPI

Технические характеристики
Номинальные выходные параметры

• напряжение
• CH1 и CH2: 0-30 В
• CH3: 0-6 В
• CH4: 5 В (USB-выход)
• ток
• CH1 и CH2: 0-5 А
• CH3: 0-3 А
• CH4: 2 А (USB-выход)
• мощность    328 Вт

Режим стабилизации напряжения

• коэффициент стабилизации:    по питанию: ≤ 0,01%+2 мВ / по нагрузке: ≤ 0,01%+2 мВ
• пульсации и шум:    < 350 мкВ RMS / 2 мВ пик-пик (5 Гц–1 МГц)
• время реакции:    ≤50 мкс (изменение нагрузки 50%, минимальная нагрузка 0,5 А)
• время обработки команды:    < 10 мс

Режим стабилизации тока

• коэффициент стабилизации:    по питанию: ≤ 0,01%+250 мкА / по нагрузке: ≤ 0,01%+250 мкА
• пульсации тока:    ≤ 2 мА RMS

Режим отслеживания

• параллельное подключение:    по питанию: ≤ 0,01%+2 мВ / по нагрузке: ≤ 0,01%+2 мВ
• последовательное подключение: по питанию: ≤ 0,01%+3 мВ / по нагрузке: ≤ 300 мВ
• ошибка отслеживания:
• ≤ 0,5%+10 мВ (10-30 В без нагрузки)
• ≤ 0,5%+30 мВ (0-9,99 В без нагрузки)
• при подключенной нагрузке ≤ 300 мВ

Измерение

• индикация: напряжение: 5-разрядный 4.3" ЖК-дисплей / ток: 4-разрядный 4.3" ЖК-дисплей
• разрешение программирования: напряжение: 1 мВ / ток: 1 мА
• разрешение обратного считывания: напряжение: 1 мВ / ток: 1 мА
• точность программирования (25±5℃): напряжение: ± (0,03% + 10 мВ) / ток: ± (0,2% + 5 мА)
• точность обратного считывания (25±5℃): напряжение: ± (0,3% + 10 мВ) / ток: ± (0,15% + 5 мА)

Время реакции программирования по напряжению (1% от полного изменения)

• CH1:    рост: полная нагрузка < 50 мс; без нагрузки < 30 мс / падение: полная нагрузка < 45 мс; без нагрузки < 400 мс
• CH2:    рост: полная нагрузка < 50 мс; без нагрузки < 30 мс / падение: полная нагрузка < 45 мс; без нагрузки < 400 мс
• CH3:    рост: полная нагрузка < 15 мс; без нагрузки < 13 мс / падение: полная нагрузка < 22 мс; без нагрузки < 100 мс

Температурный коэффициент на ℃ (% от выхода + смещение)

• CH1:    напряжение: 0,01% + 5 мВ / ток: 0,01% + 2 мА
• CH2:    напряжение: 0,01% + 5 мВ / ток: 0,01% + 2 мА
• CH3:    напряжение: 0,01% + 2 мВ / ток: 0,01% + 2 мА

Канал 4 (USB-выход)

• выходное напряжение    5 В ± 0,25 В
• выходной ток    2 А

Вход

• напряжение:    AC 100 В / 120 В / 220 В / 230 В ±10%
• частота:    50/60 Гц
• мощность:    макс. 600 Вт
• плавкий предохранитель:    AC220В: T4AL250V / AC110В: T8AL250V

Характеристики

• Температура эксплуатации    0℃ до +40℃
• Температура хранения    -10℃ до +60℃
• Влажность    20% до 80% относительной влажности
• Высота    менее 2000 метров
• Степень загрязнения    2
• Вес    10,2 кг
• Габариты (Ш×В×Г)    355 мм × 240 мм × 168 мм

Комплектация

• Источник питания UNI-T UDP3305S — 1 шт.
• Кабель питания — 1 шт.
• USB-кабель — 1 шт.
• Штекер на 5 контактов — 1 шт.
