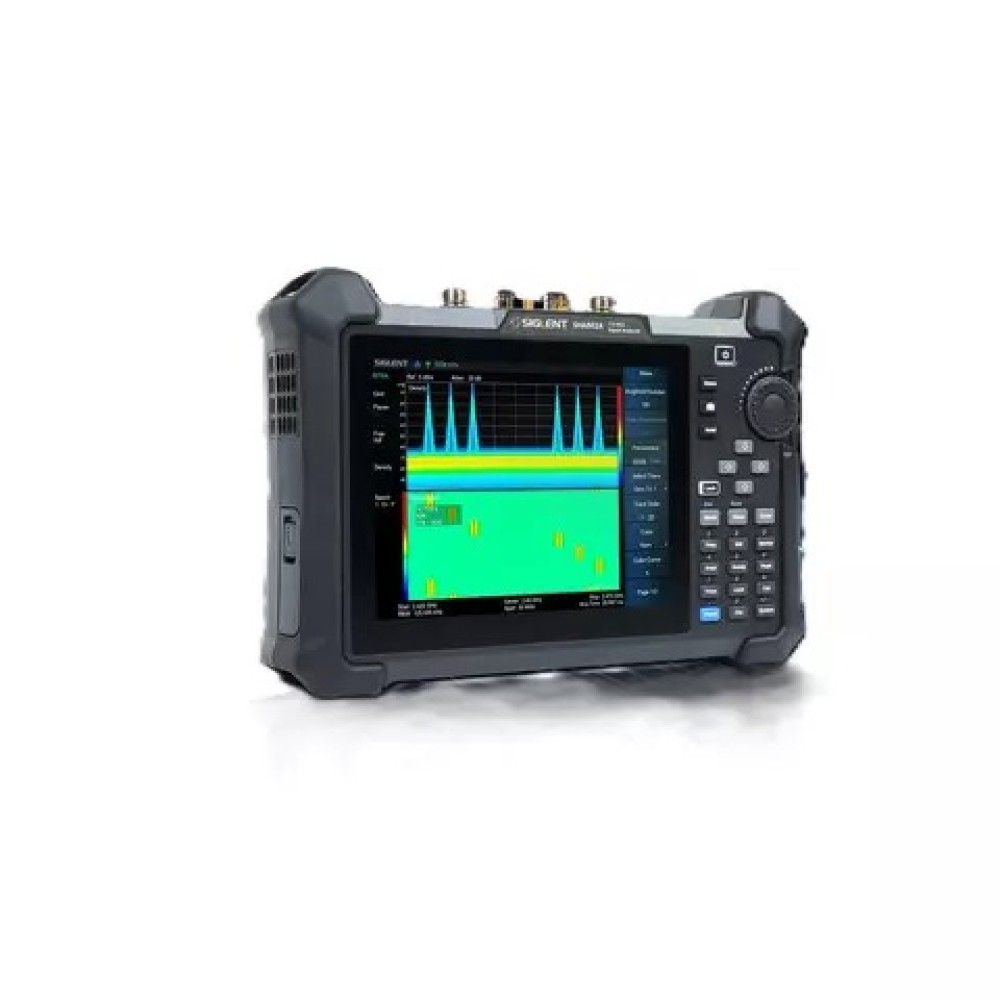

Анализатор спектра SIGLENT SHA862A

SIGLENT SHA862A – это портативный анализатор спектра нового поколения, предназначенный для проведения полевых испытаний 5G/LTE. Устройство объединяет функции анализатора спектра, векторного анализатора цепей и тестера кабелей и антенн, обеспечивая универсальность при развертывании базовых станций, техническом обслуживании и устранении неисправностей на месте. Среди ключевых характеристик – диапазон частот от 9 кГц до 7,5 ГГц, полоса пропускания в реальном времени до 110 МГц, уровень собственных шумов –165 дБм/Гц и поддержка передовых функций, в частности, тестирование 5G NR/LTE по воздуху (OTA), анализ спектра в реальном времени, анализ импульсных сигналов, захват IQ-данных, GPS-навигацию с поддержкой отображения на карте в помещении и на улице и многое другое.

Особенности

• Объединяет три функции: анализатор спектра, векторный анализатор цепей и тестер кабелей/антенн
• Поддержка анализа сигналов 5G NR и LTE в режиме OTA (по воздуху)
• Реализация спектрального анализа в реальном времени с полосой пропускания до 110 МГц
• Интерфейс с сенсорным экраном 8,4" и интуитивной навигацией
• Поддержка GPS и отображение положения на карте внутри и снаружи помещений

Технические характеристики

• Диапазон частот SA (в котором работает анализатор спектра):    9 кГц~7,5 ГГц, возможна работа от 5 кГц
• Диапазон частот VNA (в котором работает векторный анализатор цепей):    100 кГц~7,5 ГГц, возможна работа от 30 кГц
• Диапазон частот CAT (для режима тестирования кабелей и антенн):     100 кГц~7,5 ГГц, возможна работа от 30 кГц
• Уровень собственных шумов (DANL):    –165 дБм/Гц
• Фазовый шум (1 ГГц, тип.):    –104 дБ/Гц при смещении 10 кГц
• Полоса пропускания:    40 МГц / 110 МГц (опция)
• Предусилитель:    Стандартный
• Динамический диапазон:    114 дБ
• Дополнительные функции:    Набор расширенных измерений, анализ аналоговой и цифровой модуляции, GPS-навигация, отображение на карте, независимый источник, выход смещения по постоянному току, тестирование OTA для 5G NR и LTE, спектральный анализ в реальном времени, захват IQ-данных, анализ импульсных сигналов и др.
• Дисплей:    TFT ЖК, 800 × 600, 8.4", сенсорный
• Аккумулятор:    2,5 часа работы
