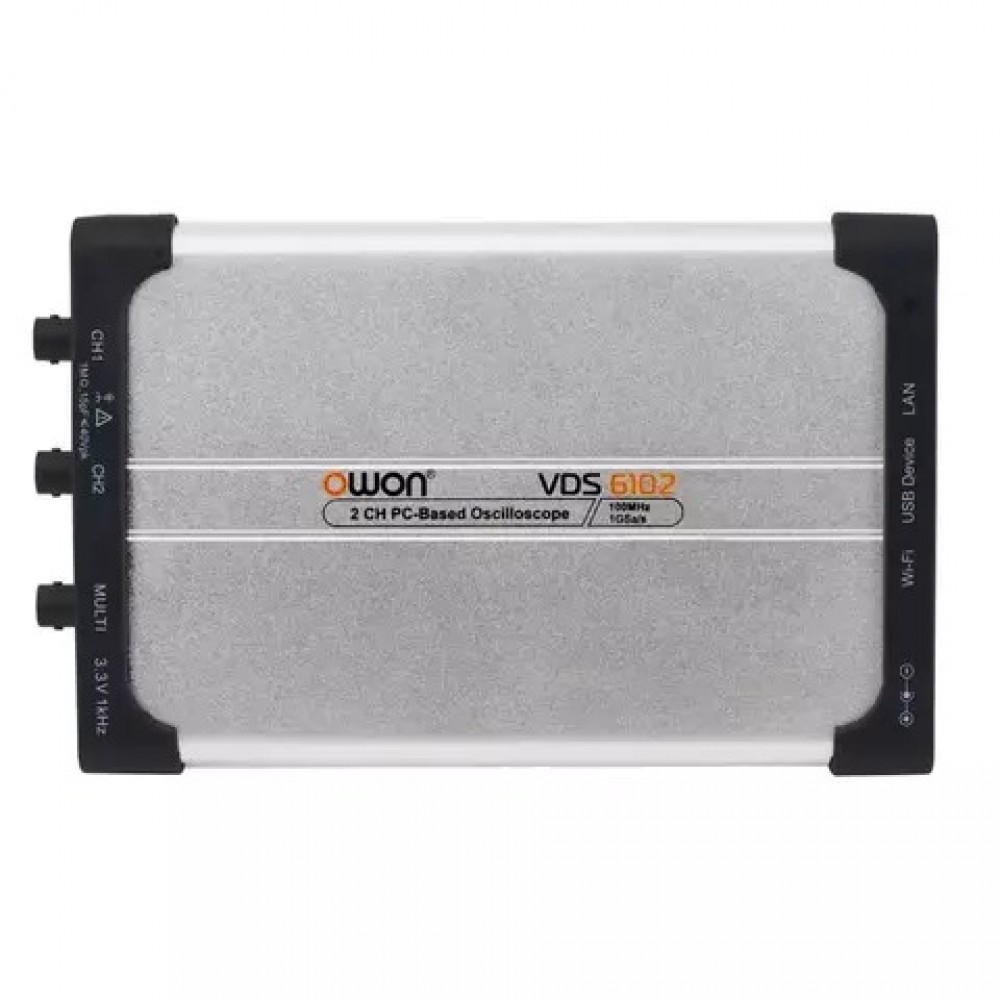

USB-осцилограф OWON VDS6102A

OWON VDS6102A – це двоканальний USB-осцилограф із вбудованим функціональним генератором сигналів. Пристрій має смугу пропускання 100 МГц, великий обсяг пам'яті 10 млн. точок та частоту дискретизації 1 Гвиб/с.

Осцилограф OWON VDS6102A сумісний з Android, iOS, Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. Має стандартні інтерфейси USB, LAN, WiFi (опціонально).

Особливості

• Ультратонкий корпус (висота 18 мм).
• Смуга пропускання 100 МГц, частота дискретизації реальному часі 1 Гб/с.
• Вбудований генератор сигналів (частота 5 МГц).
• Вертикальна роздільна здатність: 14 біт.
• Глибина пам'яті 10 Мб.
• Одночасно відображення результатів БПФ або режиму XY та сигналу.
• Підтримка SCPI команд програмування.
• Підтримка LabVIEW
• Живлення від інтерфейсу USB Type-C, що забезпечує швидшу передачу даних.

Технічні характеристики

• Смуга пропускання: 100 МГц
• Канали: 2+1 (генератор)
• Частота дискретизації: 1 Гвиб/с
• Час наростання: ≤3.5 нс
• Коефіцієнт розгортки: 5 нс/поділ100 с/поділ, з кроком із ряду 1-2-5
• Режими дискретизації: звичайний, піковий детектор, усереднення
• Максимальна довжина запису: 10 МБ
• Режими входу: відкритий вхід (DC), закритий вхід (AC), заземлення
• Вхідний опір: 1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ
• Вертикальна чутливість: 2 мВ/поділ5 В/поділ
• Вертикальна роздільна здатність: 14 біт
• Макс. вхідна напруга: 40 Впік-пік (постійна+змінна)
• Коефіцієнт поділу пробника: 1X, 10X, 100X, 1000X
• Ізоляція каналів: 50 Гц: 100:1, 10 МГц: 40:1
• Тип інтерполяції: Sin(x)/x
• Діапазон усунення: ±2 В (2 мВ/поділ – 50 мВ/поділ);
• ±20 В (100 мВ/поділ – 500 мВ/поділ);
• ±40 В (1 В/поділ – 5 В/поділ)
• Низькочастотна межа закритого входу: ≥5 Гц (на вході BNC, рівень -3 дБ)
• Тип запуску: по фронту (Edge), відеосигналу (Video), швидкості наростання (Slope), тривалості імпульсу (Pulse)
• Стандарти відеосигналу: NTSC, PAL та SECAM
• Режим запуску: одноразовий, що чекає авто
• Режим XY: смуга пропускання: повна смуга, відмінність фаз: ±3 градуси
• Автоматичні вимірювання: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, Width, Width, Duty, Duty
• Інтерфейси: USB (Type-C), LAN; Wi-Fi (опціонально)
• Потужність: менше 8 Вт
• Габарити: 190×120×18 мм
• Вага: 380 г

Вбудований генератор сигналів

• Стандартні сигнали: синусоїдальний (0.1 Гц – 5 МГц), прямокутний (0.1 Гц – 200 кГц), трикутний (1 Гц – 10 кГц), імпульсний (1 Гц – 10 кГц)
• Макс. частота: 5 МГц
• Макс. частота дискретизації: 25 Мвиб/с
• Кількість каналів: 1
• Вертикальна роздільна здатність: 8 біт
• Амплітуда: 10 мВпік-пік - 5 Впік-пік
• Зміщення постійного струму: ±2.5 В
• Вихідний опір: 50 Ом (типово)
