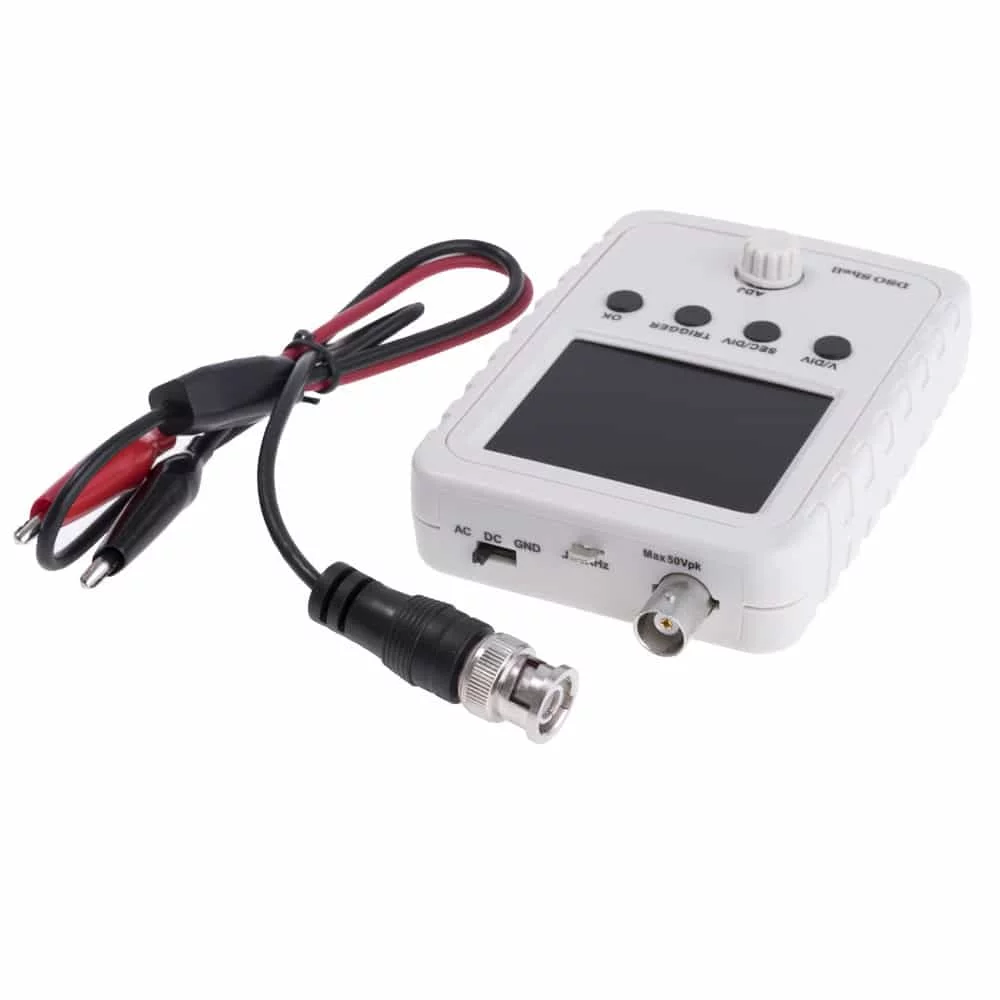

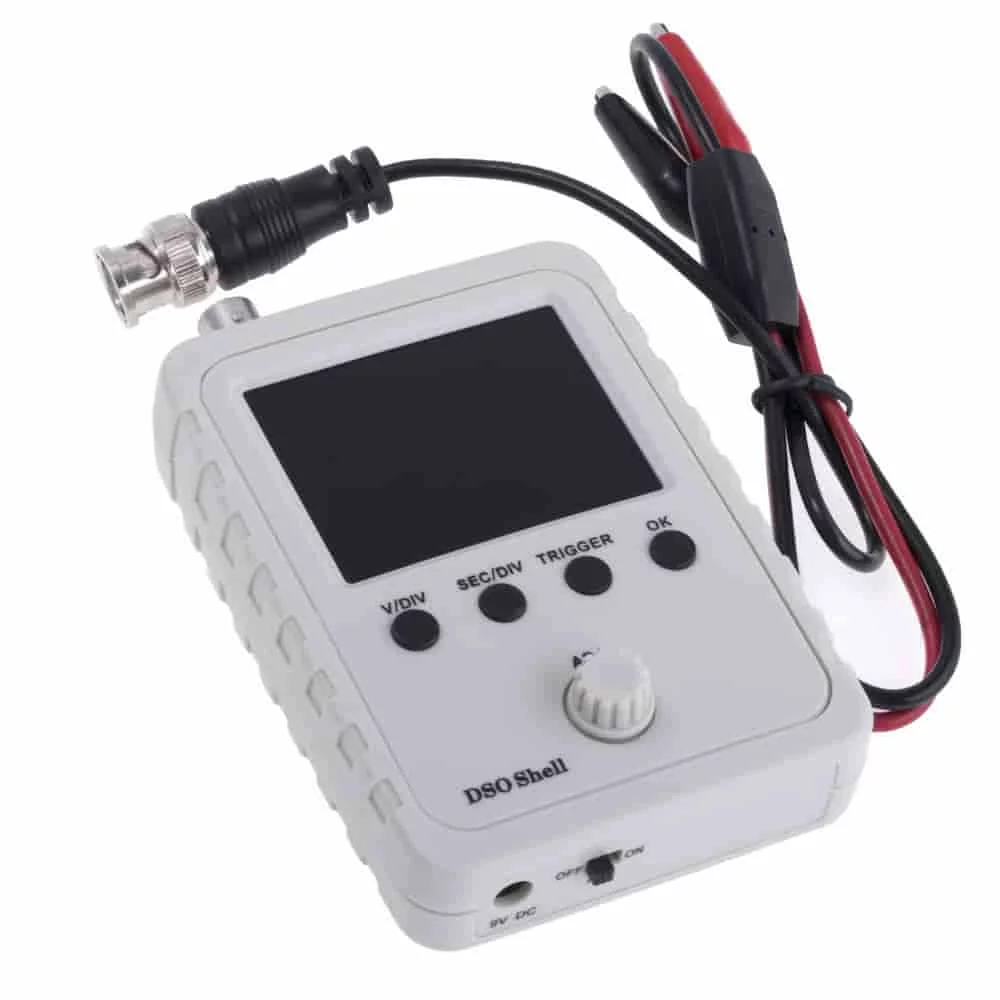

Цифровий портативний осцилограф DSO FNIRSI-150

Цифровий портативний осцилограф DSO FNIRSI-150 – це потужний та портативний осцилограф, який зібраний на базі контролера ARM Cortex-M3 (STM32F103C8). Вага пристрою невелика, і становить лише 100 г. Завдання осцилографа полягає у відображенні осцилограм, вимірюванні видів напруги, вимірювання частоти, періоду і шпаруватості сигналу. Дисплей пристрою має яскраве підсвічування, діагональ становить 2,4-дюйми, тип дисплея TFT.

Особливості осцилографа:

• Цей продукт сертифіковано CE
• Мікроконтролер: ARM Cortex-M3 (STM32F103C8)
• Дисплей: 2.4-дюймовий TFT
• Додаткові можливості: може використовуватися як мілівольтметр, даталоггер
• Синхронізація: ручна, автоматична та тригерна
• Режими тригера: Авто, Нормальний, Одиночний
• Типи тригерів: висхідний / спадаючий фронт
• Позиція тригера: фіксовано 1/2 розміру буфера
• Додаткові функції: заморожування зображення сигналу
• Тестовий сигнал: меандр 1 Гц/3.3
• Відображення параметрів сигналу: на дисплеї
• Функція запам'ятовування форми сигналу: є

  Технічні характеристики осцилографа DSO FNIRSI-150:

• Смуга пропускання: 0…200 кГц
• Частота дискретизації: до 1 млн. відліків за секунду
• Кількість каналів: 1
• Чутливість: 5 мВ/поділ - 20 В/поділ
• Максимальна напруга на вході: 50 В
• Вхідний опір: 1 МОм
• Розрядність АЦП: 12 біт
• Глибина запису: 1024 пікселів
• Дисплей: 2.4 дюйми, 320 х 240 пікселів
• Розгортка: 10 мкс/поділ - 500 с/поділ
• Напруга живлення: не більше 9 DC, 120 мA
• Роз'єм живлення: DC 5,5 мм / 2,1 мм
• Розміри в корпусі: 115 х 75 х 22 мм
• Вага: 100 г
• Вимірювання частоти: 200 kHz
