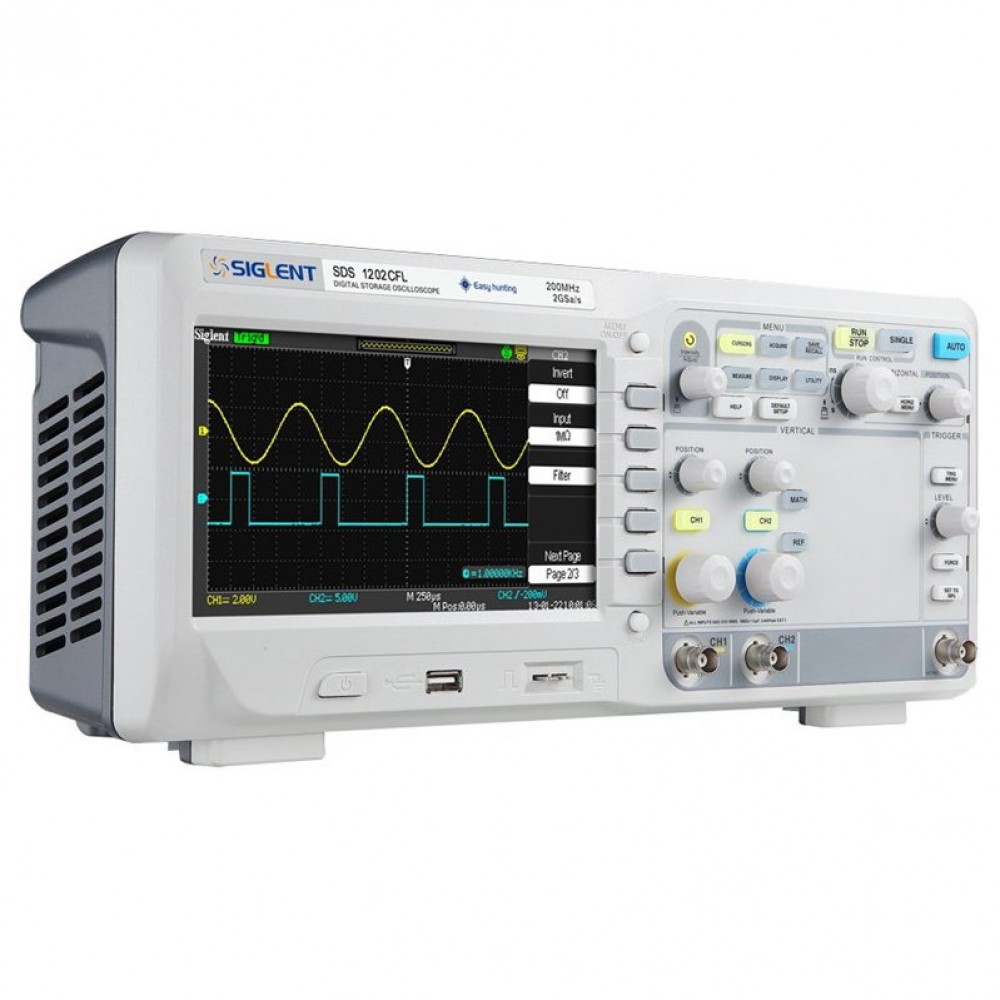

Цифровий осцилограф SIGLENT SDS1202CFL

Цифровий осцилограф SIGLENT SDS1202CFL з пропускною здатністю 200 МГц. 7-дюймовий кольоровий рідкокристалічний TFT дисплей осцилографа забезпечує яскраве і чітке відображення осцилограм а кнопки з підсвічуванням забезпечують зручність користування. Пам'ять в 24 K дозволяє зберігати до 20 осциллограмм 20 налаштувань. SIGLENT SDS1202CFL володіє багатомовним призначеним для користувача інтерфейсом і онлайн допомогою. Хороший вибір для промислового контролю і вимірювань, досліджень, створення та тестування електронних схем, і інших застосувань включають тестування і налагодження, а також він може використовуватися в освітніх цілях.

Технічні характеристики цифрового осцилографа SIGLENT SDS1202CFL:

• Смуга пропускання: 200 МГц
• Канали: 2 + 1 вн. синхрон.
• Частота дискретизації в реальному часі: 2 Гвиб / с (один канал); 1 Гвиб / с (два канали)
• Частота модуляції в еквівалентному режимі: 50 Гвиб / с
• Глибина пам'яті: 24 До
• Вертикальна чутливість: 2 мВ / справ - 5 В / справ
• Вертикальна роздільна здатність: 8 біт
• Час наростання: = 1,7 нс
• Діапазон тимчасової розгортки: 2,5 нс / справ - 50 с / справ
• Вхідний імпеданс: 1 МОм || 13 пФ, 50 Ом
• Курсорні вимірювання: Manual, Track, Auto measure
• Математичні функції: додавання, віднімання, множення, ділення, БПФ
• Режими синхронізації: Edge, Pulse, Video, Slope, Alternate
• Зберігання осциллограмм: Внутр. пам'ять: 20 налаштувань і 20 осциллограмм (зберігання / відтворення), 4 опорні осцилограми
• Зовнішня пам'ять (USB): BMP, CSV, осцилограми і настройки
• Вхід: DC, AC, GND
• Дисплей: 7 "(178 мм) кольоровий TFT ЖК (480 × 234)
• Інтерфейс: USB Host, USB Device, RS-232, P / F
• Джерело живлення: 100 - 240 В AC, 45 Гц - 440 Гц, 50 ВА макс
• Макс. вхідна напруга: 400 В
• Вага: 4,5 кг
• Габарити: 358 × 156 × 118 мм

Функціональні можливості:

• Смуга пропускання: 200 МГц
• Кількість каналів: 2 + 1 канал зовнішньої синхронізації
• Частота дискретизації в реальному часі: 2 Гвиб / с. (Один канал)
• Частота модуляції в еквівалентному режимі: 50 Гвиб / с
• Глибина пам'яті: 24 До
• Вертикальна чутливість: 2 мВ / справ - 5 В / справ
• Спеціальний цифровий фільтр і режим самописця
• Різні режими синхронізації: Edge, Pulse, Video, Slope, Alternate
• 7-дюймовий кольоровий TFT РК дисплей для яскравого і чіткого відображення
• Інтерфейс: USB Host, USB Device, RS-232
• Висновок Pass / Fail
• Багатомовний користувальницький інтерфейс (12 мов): англійська, французька, іспанська, португальська, німецька, італійська, російська, арабська, японська, корейська, спрощена китайська, китайська традиційна
• онлайн допомога
• Стандарти безпеки: EMC: EN61326; LVD: EN61010-
• Компактний дизайн для економії місця на робочому столі

Комплектація:

• Цифровий осцилограф SIGLENT SDS1202CFL
• Пробник (1: 1, 10: 1) Problex
• Шнур живлення
• кабель USB
